Шаговый двигатель 57BH75PS12IC

24 В60Vсо встроенными кодировщиком и приводом

Обзор продукта

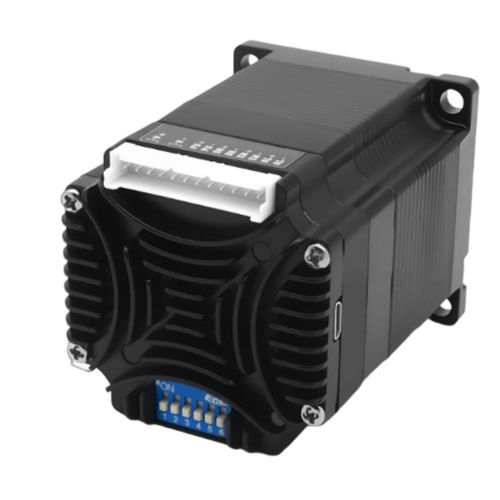

57BH75PS12IC — импульсно управляемый интегрированный шаговый сервопривод диаметром 57 мм с максимальным выходным моментом 1,2 Н·м. Блок объединяет мотор, привод и энкодер в компактном корпусе NEMA 23 для упрощённой установки на осях транспортировки, упаковки и общей автоматизации с управлением TTL импульс/направление.

Ключевые характеристики

• Управление TTL импульс / направление
• Входное напряжение 24–60 VDC; макс. выходной момент 1,2 Н·м
• Обратная связь кодера 4096 линий (16 384 счета)
• 16 положений DIP для микрошага + регулировка через ПО
• Диапазон скоростей 0,01–3000 rpm

Резюме
Размер рамы: 57 mm
Длина корпуса: 75 mm
Макс. выходной момент: 1,2 Н·м
Входное напряжение: 24–60 VDC
Связь: TTL импульс / направлениеEncoder Feedback: 4096 lines (16,384 counts)

Обзор интегрированного сервопривода

• Модель: 57BH75PS12IC
• Размер рамы: 57 mm (NEMA 23)
• Интегрированная длина корпуса: 75 mm
• Размер L: 55 mm
• Диаметр вала: 8 mm
• Диапазон входного напряжения: 24–60 VDC
• Максимальный выходной момент: 1,2 Н·м
• Связь: TTL импульс / направление

Электрика, обратная связь и конфигурация

• Настройка тока: 0,2–3,2 A регулируется ПО; мотор, согласованный на заводе: 4,0 A
• Обратная связь кодера: 4096 линий (16 384 счёта)
• Сопротивление фазы: 0,44 Ω ±20%
• Индуктивность фазы: 1,4 mH ±20%
• Инерция ротора: прибл. 280 g·cm²
• Вес: прибл. 0,82 kg
• Диапазон скоростей: 0,01 rpm до 3000 rpm
• Настройка микрошагов: 16 положений DIP; положительное целое число, регулируемое ПО, ≥ 200
• Частота фильтра: заводская настройка 400 kHz; регулируется ПО
• Защиты: перенапряжение, пониженное напряжение, перегрузка по току, обрыв обмотки и отклонение позиции
• Невызываемое хранение: параметры конфигурации хранятся во внутренней MCU FLASH
• Температура эксплуатации: 0°C до +40°C
• Влажность эксплуатации: 20% RH до 90% RH
• Настройки TTL сериал: 115200 bps; 8 бит данных; 1 стоп-бит; без четности

Механический чертеж
Механический чертеж и размеры предоставлены для справки. Диаметр вала 8 mm; размер L 55 mm; интегрированная длина корпуса 75 mm.

Технические характеристики

• Модель: 57BH75PS12IC
• Размер рамы: 57 mm (NEMA 23)
• Интегрированная длина корпуса: 75 mm
• Размер L: 55 mm
• Диаметр вала: 8 mm
• Диапазон входного напряжения: 24–60 VDC
• Максимальный выходной момент: 1,2 Н·м
• Связь: TTL импульс / направление
• Обратная связь кодера: 4096 линий (16 384 счёта)
• Настройка тока: 0,2–3,2 A регулируется ПО; мотор, согласованный на заводе: 4,0 A
• Сопротивление фазы: 0,44 Ω ±20%
• Индуктивность фазы: 1,4 mH ±20%
• Инерция ротора: прибл. 280 g·cm²
• Вес: прибл. 0,82 kg
• Диапазон скоростей: 0,01 rpm до 3000 rpm
• Настройка микрошагов: 16 положений DIP; положительное целое число, регулируемое ПО, ≥ 200
• Частота фильтра: заводская настройка 400 kHz; регулируется ПО
• Защиты: перенапряжение, пониженное напряжение, перегрузка по току, обрыв обмотки и отклонение позиции
• Невызываемое хранение: параметры конфигурации хранятся во внутренней MCU FLASH
• Температура эксплуатации: 0°C до +40°C
• Влажность эксплуатации: 20% RH до 90% RH
• Настройки TTL сериал: 115200 bps; 8 бит данных; 1 стоп-бит; без четности
