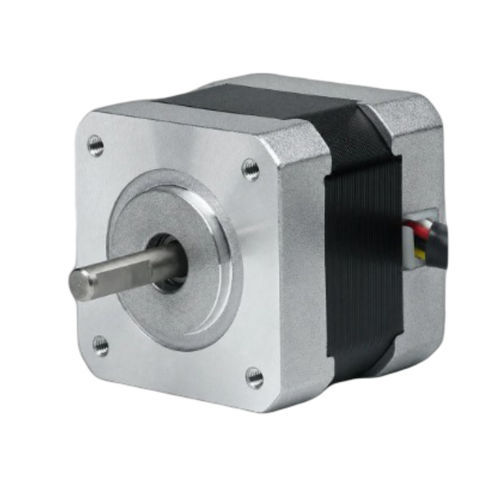

Шаговый 2-фазный двигатель 42BHM29-050C-24

шаговый гибридныйNEMA 17

Обзор продукта
42BHM29-050C-24 — это 42 мм (NEMA 17) двухфазный гибридный шаговый двигатель, обеспечивающий удерживающий момент 0,167 Н·м (1,7 kg·cm) при длине корпуса 29 мм. Номинальный ток 0,5 A/фаза; подходит для компактных прецизионных систем управления движением. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• 2 фазы, угол шага 0,9° — удерживающий момент 0,167 Н·м (1,7 kg·cm)
• Номинальный ток 0,5 A/фаза — рамка 42 мм (NEMA 17)
• Длина корпуса 29 мм, вал 5 мм — конфигурация 4 проводов

Электрические характеристики
Угол шага: 0,9° ± 5%
Удерживающий момент: 0,167 Н·м (1,7 kg·cm)
Номинальный ток: 0,5 A/фаза
Количество фаз: 2
Количество проводов: 4
Диаметр вала: 5 мм
Размер рамки: 42 мм (NEMA 17)
Длина корпуса: 29 мм
Масса: 0,24 кг
Рекомендуемый драйвер: CW215

Механический чертеж
Доступен механический чертеж серии 42BH (42 мм NEMA 17) с размерами креплений, длиной вала и механическими деталями для монтажа.

Кривая «крутящий момент — скорость»
Доступна кривая крутящего момента серии 42BH, показывающая зависимость крутящего момента от скорости для подбора в динамических приложениях.

Технические характеристики

• Угол шага: 0,9° ± 5%
• Удерживающий момент: 0,167 Н·м (1,7 kg·cm)
• Номинальный ток: 0,5 A/фаза
• Фазы: 2
• Провода: 4
• Диаметр вала: 5 мм
• Размер рамки: 42 мм (NEMA 17)
• Длина корпуса: 29 мм
• Масса: 0,24 кг
• Рекомендуемый драйвер: CW215
