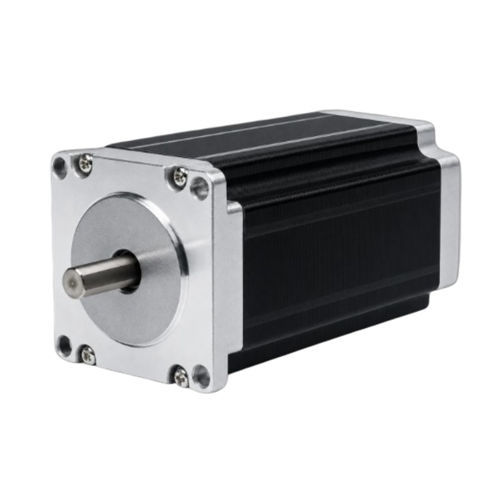

Шаговый 2-фазный двигатель 57BHH110-422A-30D

шаговый гибридныйNEMA 23для робототехники

Обзор продукта
57BHH110-422A-30D — 2-фазный гибридный шаговый двигатель с рамой 57 мм (NEMA 23), обеспечивающий 3,139 Н·м (32 kg·cm) удерживающего момента в корпусе длиной 110 мм. Номинальный ток 4,2 A/фаза. Подходит для точного управления движением в промышленной автоматизации, ЧПУ и робототехнике. Рекомендуемый драйвер: CWD556.

Ключевые характеристики

• 2 фазы, угол шага 1,8° — удерживающий момент 3,139 Н·м (32 kg·cm)
• Номинальный ток 4,2 A/фаза — рамa 57 мм (NEMA 23)
• Длина корпуса 110 мм, диаметр вала 10 мм

Электрические характеристики
Угол шага — 1,8° ± 5%
Удерживающий момент — 3,139 Н·м (32 kg·cm)
Номинальный ток — 4,2 A/фаза
Число фаз — 2
Число выводов — 4
Диаметр вала — 10 мм
Размер рамки — 57 мм (NEMA 23)
Длина корпуса — 110 мм
Масса — 2,2 kg
Рекомендуемый драйвер — CWD556

Механический чертеж
Доступен механический чертеж для серии 57BH (57 мм / NEMA 23) с размерами крепления и деталями вала для облегчения интеграции.

Кривая момент-скорость
Доступна кривая момент-скорость для серии 57BH для оценки момента в зависимости от скорости при подборе приложения.

Технические характеристики модели

• Модель / Номер детали: 57BHH110-422A-30D
• Коммерческое обозначение: 57BHH110
• Размер рамки: 57 мм (NEMA 23)
• Длина корпуса: 110 мм
• Угол шага: 1,8° ± 5%
• Фазы: 2
• Номинальный ток: 4,2 A/фаза
• Удерживающий момент: 3,139 Н·м (32 kg·cm)
• Число выводов: 4
• Диаметр вала: 10 мм
• Масса: 2,2 kg
• Рекомендуемый драйвер: CWD556
