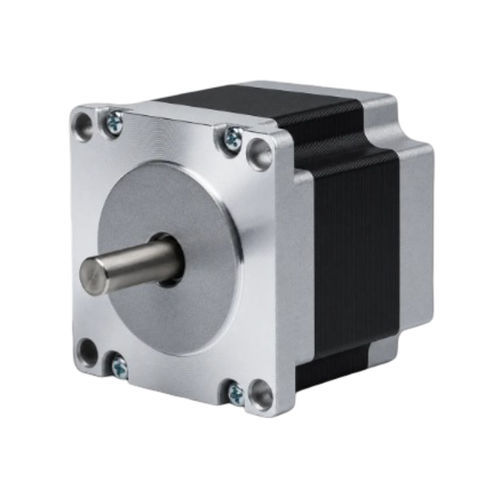

Шаговый 2-фазный двигатель 57BHH56-280B-21DC

шаговый гибридныйNEMA 23

Краткое описание
57BHH56-280B-21DC — 2‑фазный гибридный шаговый двигатель с рамой 57 мм (NEMA 23), обеспечивающий удерживающий момент 1,089 Н·м (11,1 kg·cm) в компактном корпусе длиной 56 мм. Номинальный ток 2,8 A/фаза, подходит для прецизионного позиционирования и управления движением в промышленной автоматизации. Рекомендуемый драйвер: CW542.

Ключевые характеристики

• Гибридная 2‑фазная конструкция — угол шага 1,8°
• Удерживающий момент 1,089 Н·м (11,1 kg·cm)
• Номинальный ток 2,8 A/фаза — рама 57 мм (NEMA 23)
• Длина корпуса 56 мм, диаметр вала 6,35 мм

Электрические характеристики (сводно)
Угол шага — 1,8° ± 5%
Удерживающий момент — 1,089 Н·м (11,1 kg·cm)
Номинальный ток — 2,8 A/фаза
Число фаз — 2
Число выводов — 4
Диаметр вала — 6,35 мм
Размер рамы — 57 мм (NEMA 23)
Длина корпуса — 56 мм
Масса — 0,65 кг
Рекомендуемый драйвер — CW542

Механический чертёж
Доступен механический чертёж серии 57BH (57 мм / NEMA 23) с информацией по монтажу, фланцу и размерам для интеграции.

Кривая момент-скорость
Предоставляется диаграмма момент-скорость для серии 57BH, позволяющая оценить доступный момент в зависимости от скорости и подобрать соответствующий драйвер или редуктор.

Технические характеристики

• Модель: 57BHH56-280B-21DC
• Размер рамы: 57 мм (NEMA 23)
• Длина корпуса: 56 мм
• Угол шага: 1,8° ± 5%
• Число фаз: 2
• Номинальный ток: 2,8 A/фаза
• Удерживающий момент: 1,089 Н·м (11,1 kg·cm)
• Диаметр вала: 6,35 мм
• Число выводов: 4
• Масса: 0,65 кг
• Рекомендуемый драйвер: CW542
