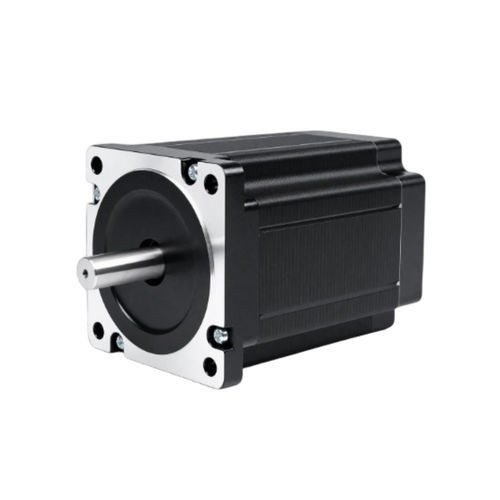

Шаговый 2-фазный двигатель 86BH128-300A-55D

шаговый гибридныйNEMA 34промышленный

Обзор продукта
86BH128 — гибридный шаговый двигатель с рамой 86 мм (NEMA 34) и длиной корпуса 128 мм, обеспечивающий удерживающий момент 4,90 Н·м (50 кг·см) при 3,0 A/фазу. Удлинённый корпус обеспечивает повышенный момент при умеренном потреблении тока, что делает его подходящим для тяжёлых фрезерных станков с ЧПУ, плазменных столов и крупноформатных гравировальных станков в промышленных условиях.

Ключевые особенности

• Удерживающий момент: 4,90 Н·м (50 кг·см)
• Рама: 86 мм (NEMA 34), длина корпуса 128 мм
• 2 фазы, 4-проводное исполнение
• Диаметр вала: 12 мм
• Рекомендуемый драйвер: CWD860H

Электрические характеристики
Угол шага: 1,8° ±5%
Номинальный ток: 3,0 A/фаза
Удерживающий момент: 4,90 Н·м (50 кг·см)
Фазы: 2
Провода: 4
Диаметр вала: 12 мм
Размер фланца: 86 мм (NEMA 34)
Длина корпуса: 128 мм
Вес: 3,6 кг
Рекомендуемый драйвер: CWD860H

Механика и производительность
Доступны механические чертежи для серии 86BH; кривые момент-скорость и данные по конкретным вариантам могут быть предоставлены по запросу для поддержки интеграции и расчёта системы.

Технические характеристики

• Модель: 86BH128
• Размер фланца: 86 мм (NEMA 34)
• Длина корпуса: 128 мм
• Угол шага: 1,8° ±5%
• Удерживающий момент: 4,90 Н·м (50 кг·см)
• Номинальный ток: 3,0 A/фаза
• Фазы: 2
• Провода: 4
• Диаметр вала: 12 мм
• Вес: 3,6 кг
• Рекомендуемый драйвер: CWD860H
