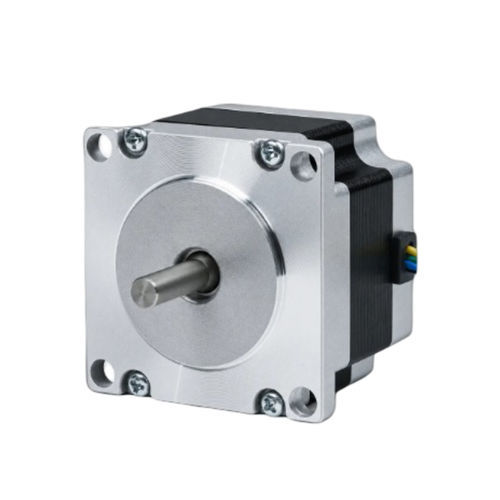

3-фазный двигатель 57BHP41-501B-21

шаговый гибридныйNEMA 23для станка

Обзор продукта
57BHP41-501B-21 — 3‑фазный гибридный шаговый двигатель размером 57 мм (NEMA 23) с удерживающим моментом 0,52 Н·м (5,3 kg·cm) и длиной корпуса 41 мм. Угол шага 1,2°, номинальный ток 5 A/фаза. Предназначен для прецизионного управления движением в автоматике и ЧПУ. Рекомендуемый драйвер: CW542.

Ключевые характеристики

• 3 фазы, угол шага 1,2° — удерживающий момент 0,52 Н·м (5,3 kg·cm)
• Номинальный ток: 5 A/фаза — рама: 57 мм (NEMA 23)
• Длина корпуса: 41 мм — диаметр вала: 6,35 мм

Электрические характеристики
Угол шага: 1,2° ± 5%
Удерживающий момент: 0,52 Н·м (5,3 kg·cm)
Номинальный ток: 5 A/фаза
Число фаз: 3
Число выводов: 6
Диаметр вала: 6,35 мм
Размер рамы: 57 мм (NEMA 23)
Длина корпуса: 41 мм
Масса: 0,55 кг
Рекомендуемый драйвер: CW542

Технический паспорт
57BHP41-501B-21

Механический чертеж
Механический чертеж доступен для серии 57BH (изображение на странице товара)

Кривая «крутящий момент—скорость»
Кривая крутящего момента и скорости доступна для серии 57BH (изображение на странице товара)

Технические характеристики

• Модель: 57BHP41
• Фазы: 3
• Угол шага: 1,2° ± 5%
• Удерживающий момент: 0,52 Н·м (5,3 kg·cm)
• Номинальный ток: 5 A/фаза
• Число выводов: 6
• Диаметр вала: 6,35 мм
• Размер рамы: 57 мм (NEMA 23)
• Длина корпуса: 41 мм
• Масса: 0,55 кг
• Рекомендуемый драйвер: CW542
