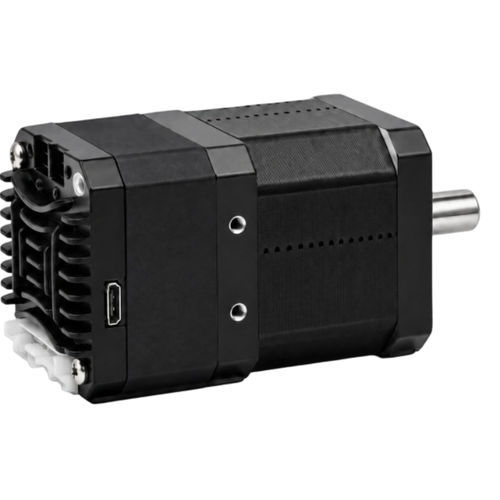

Шаговый серводвигатель 42BH68EC04IE9V48 Всо встроенными кодировщиком и приводом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- шаговый
- Напряжение
- 48 В, 9V
- Конструкция
- со встроенными кодировщиком и приводом, NEMA 17
- Другие характеристики
- EtherCAT, со встроенным энкодером, со встроенным контроллером, со встроенным управлением, с сервоприводом
- Мощность
0,1 kW
(0,14 hp)- Интенсивность
МАКС.: 3,2 A
МИН.: 0,2 A
- Момент
МАКС.: 0,4 Nm
(0,295025 ft.lb)МИН.: 0,4 Nm
(0,295025 ft.lb)- Диаметр
42 mm
(1,65 in)- Рабочая температура
МАКС.: 40 °C
(104 °F)МИН.: 0 °C
(32 °F)
Описание
Обзор продукта
42BH68EC04IE — это 42 мм интегрированный шаговый сервопривод EtherCAT, объединяющий двигатель, привод и обратную связь энкодера в одном компактном корпусе. Поставляемые материалы серии поддерживают EtherCAT CoE/CiA 402 для управления движением координируемых компактных автоматизационных осей.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Обзор интегрированного сервопривода
Модель: 42BH68EC04IE
Размер рамы: 42 мм (NEMA 17)
Длина корпуса: 68,4 мм
Размер L: 40 мм
Диаметр вала: 8 мм
Диапазон входного напряжения: 9–48 VDC
Макс. выходной крутящий момент: 0,4 Н·м
Связь: EtherCAT, TTL
Электрика, обратная связь и конфигурация
Настройка тока: 0,2–3,2 A настраивается программно; мотор, подобранный на заводе: 2,0 A
Обратная связь энкодера: 4096 линий (16 384 счета)
Сопротивление фазы: 1,1 Ω ±20%
Индуктивность фазы: 2,0 mH ±20%
Инерция ротора: прибл. 54 g·cm²
Вес: прибл. 0,3 kg
Настройка микрошагов: заводской по умолчанию 10 000; индекс объекта 0x2001
Настройка адреса: начальный адрес от источника; автоматически назначается мастером
Защиты: перенапряжение, пониженное напряжение, перегрузка по току, обрыв обмотки и отклонение по положению
Невозвратное хранилище: параметры конфигурации сохраняются во внутренней MCU FLASH
Рабочая температура: 0°C до +40°C
Рабочая влажность: 20% RH до 90% RH
TTL последовательные настройки: 115200 bps; 8 бит данных; 1 стоп-бит; без четности
Механический чертеж
Предоставлен механический чертеж интегрированного шагового сервопривода EtherCAT 42 мм (схема с размерами корпуса и мест крепления/особенностей).
Характеристики / Технические спецификации
42BH68EC04IE — это 42 мм интегрированный шаговый сервопривод EtherCAT, объединяющий двигатель, привод и обратную связь энкодера в одном компактном корпусе. Поставляемые материалы серии поддерживают EtherCAT CoE/CiA 402 для управления движением координируемых компактных автоматизационных осей.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Интегрированный шаговый сервопривод EtherCAT 42 мм (NEMA 17)
- Вход 9–48 VDC и максимальный крутящий момент 0,4 Н·м
- Поддержка EtherCAT CoE / CiA 402
- Обратная связь энкодера 4096 линий (16 384 счета)
- Двигатель, привод и энкодер интегрированы в одном блоке
Обзор интегрированного сервопривода
Модель: 42BH68EC04IE
Размер рамы: 42 мм (NEMA 17)
Длина корпуса: 68,4 мм
Размер L: 40 мм
Диаметр вала: 8 мм
Диапазон входного напряжения: 9–48 VDC
Макс. выходной крутящий момент: 0,4 Н·м
Связь: EtherCAT, TTL
Электрика, обратная связь и конфигурация
Настройка тока: 0,2–3,2 A настраивается программно; мотор, подобранный на заводе: 2,0 A
Обратная связь энкодера: 4096 линий (16 384 счета)
Сопротивление фазы: 1,1 Ω ±20%
Индуктивность фазы: 2,0 mH ±20%
Инерция ротора: прибл. 54 g·cm²
Вес: прибл. 0,3 kg
Настройка микрошагов: заводской по умолчанию 10 000; индекс объекта 0x2001
Настройка адреса: начальный адрес от источника; автоматически назначается мастером
Защиты: перенапряжение, пониженное напряжение, перегрузка по току, обрыв обмотки и отклонение по положению
Невозвратное хранилище: параметры конфигурации сохраняются во внутренней MCU FLASH
Рабочая температура: 0°C до +40°C
Рабочая влажность: 20% RH до 90% RH
TTL последовательные настройки: 115200 bps; 8 бит данных; 1 стоп-бит; без четности
Механический чертеж
Предоставлен механический чертеж интегрированного шагового сервопривода EtherCAT 42 мм (схема с размерами корпуса и мест крепления/особенностей).
Характеристики / Технические спецификации
- Модель: 42BH68EC04IE
- Размер рамы: 42 мм (NEMA 17)
- Длина корпуса: 68,4 мм
- Размер L: 40 мм
- Диаметр вала: 8 мм
- Диапазон входного напряжения: 9–48 VDC
- Макс. выходной крутящий момент: 0,4 Н·м
- Связь: EtherCAT, TTL
- Обратная связь энкодера: 4096 линий (16 384 счета)
- Настройка тока: 0,2–3,2 A (настраивается программно); мотор, подобранный на заводе: 2,0 A
- Сопротивление фазы: 1,1 Ω ±20%
- Индуктивность фазы: 2,0 mH ±20%
- Инерция ротора: прибл. 54 g·cm²
- Вес: прибл. 0,3 kg
- Настройка микрошагов: заводской по умолчанию 10 000; индекс объекта 0x2001
- Настройка адреса: автоматически назначается мастером
- Защиты: перенапряжение, пониженное напряжение, перегрузка по току, обрыв обмотки и отклонение по положению
- Невозвратное хранилище: внутренняя MCU FLASH
- Рабочая температура: 0°C до +40°C
- Рабочая влажность: 20% RH до 90% RH
- TTL последовательные настройки: 115200 bps; 8 бит данных; 1 стоп-бит; без четности
