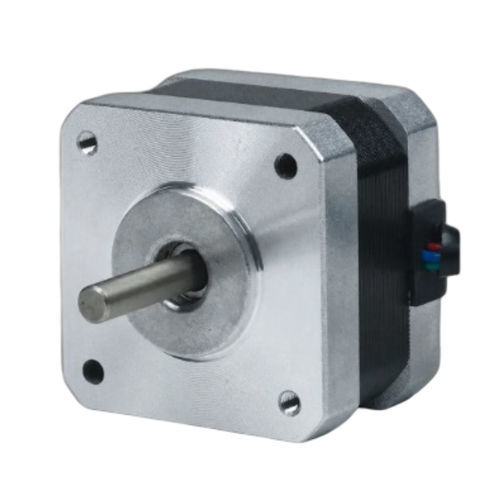

Шаговый 2-фазный двигатель 42BHH34-160A-24E

шаговый гибридныйNEMA 17

Обзор
42BHH34-160A-24E — это 2‑фазный гибридный шаговый двигатель с рамой 42 мм (NEMA 17), обеспечивающий удерживающий момент 0,284 Н·м (2,9 kg·cm) в компактном корпусе длиной 34 мм. Номинальный ток 1,6 A/фаза. Рекомендуемый драйвер: CW422C.

Ключевые характеристики

• 2 фазы, угол шага 1,8° — удерживающий момент 0,284 Н·м (2,9 kg·cm)
• Номинальный ток 1,6 A/фаза — рама 42 мм (NEMA 17)
• Компактная длина корпуса 34 мм — диаметр вала 5 мм — 4 провода

Краткие характеристики
Модель: 42BHH34-160A-24E
Серия: 42BHH / 42BH Series
Размер рамы: 42 мм (NEMA 17)
Длина корпуса: 34 мм
Фаз: 2
Угол шага: 1,8° ± 5%
Удерживающий момент: 0,284 Н·м (2,9 kg·cm)
Номинальный ток: 1,6 A/фаза
Число проводов: 4
Диаметр вала: 5 мм
Вес: 0,25 kg
Рекомендуемый драйвер: CW422C

Электрические характеристики
Угол шага: 1,8° ± 5%
Удерживающий момент: 0,284 Н·м (2,9 kg·cm)
Номинальный ток: 1,6 A/фаза
Число фаз: 2
Число проводов: 4
Диаметр вала: 5 мм
Размер рамы: 42 мм (NEMA 17)
Длина корпуса: 34 мм
Вес: 0,25 kg
Рекомендуемый драйвер: CW422C

Механика и характеристики
Для серии 42BH предоставляются механические чертежи и кривая «крутящий момент‑скорость» для упрощения интеграции и оценки производительности. Используйте кривую для проверки соответствия требуемым скоростям и нагрузкам.

Технические характеристики

• Модель: 42BHH34-160A-24E
• Серия: 42BHH / 42BH Series
• Размер рамы: 42 мм (NEMA 17)
• Длина корпуса: 34 мм
• Фаз: 2
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,284 Н·м (2,9 kg·cm)
• Номинальный ток: 1,6 A/фаза
• Число проводов: 4
• Диаметр вала: 5 мм
• Вес: 0,25 kg
• Рекомендуемый драйвер: CW422C
