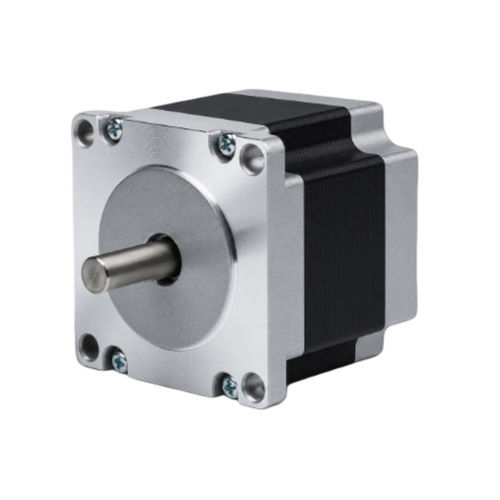

Шаговый 2-фазный двигатель 57BH56-200-21

шаговый гибридныйNEMA 23

Обзор продукта
57BH56-200-21 — гибридный шаговый двигатель 2-фазный, рамка 57 мм (NEMA 23), обеспечивающий удерживающий момент 0,706 Н·м (7,2 кг·см) при длине корпуса 56 мм. Номинальный ток 2 A/фаза. Рекомендуемый драйвер: CW542.

Ключевые характеристики

• 2 фазы, угол шага 1,8° — удерживающий момент 0,706 Н·м (7,2 кг·см)
• Номинальный ток: 2 A/фаза — рамка 57 мм (NEMA 23)
• Длина корпуса: 56 мм — диаметр вала: 6,35 мм

Таблица электрических и механических параметров
Угол шага — 1,8° ± 5%
Удерживающий момент — 0,706 Н·м (7,2 кг·см)
Номинальный ток — 2 A/фаза
Число фаз — 2
Число выводов — 4
Диаметр вала — 6,35 мм
Размер рамы — 57 мм (NEMA 23)
Длина корпуса — 56 мм
Вес — 0,65 кг
Рекомендуемый драйвер — CW542

Механические чертежи и характеристики
Механические чертежи и кривая «крутящий момент — скорость» для серии 57BH доступны на странице продукта (ресурсы изображений).

Технические характеристики

• Пример модели: 57BH56-200-21 (серия: 57BH Series)
• Фазы: 2
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,706 Н·м (7,2 кг·см)
• Номинальный ток: 2 A/фаза
• Число выводов: 4
• Диаметр вала: 6,35 мм
• Размер рамы: 57 мм (NEMA 23)
• Длина корпуса: 56 мм
• Вес: 0,65 кг
• Рекомендуемый драйвер: CW542
