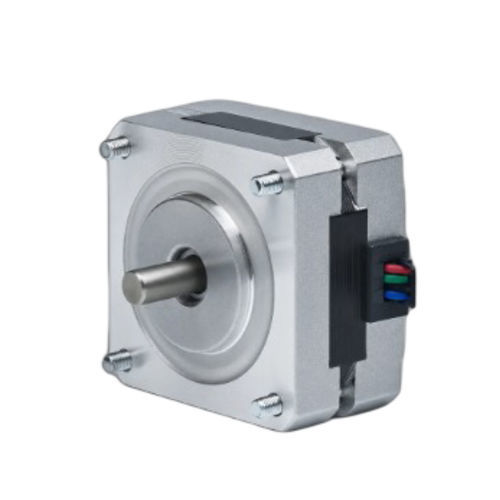

Шаговый 2-фазный двигатель 39BHM26-02A-17

шаговый гибридныйкомпактныймалого размера

Обзор продукта
39BHM26-02A-17 — это 2-фазный гибридный шаговый двигатель с рамой 39 мм (NEMA 15), обеспечивающий удерживающий момент 0,069 N·m (0,7 kg·cm) при длине корпуса 26 мм. Номинальный ток 0,2 A/фаза. Предназначен для прецизионного управления движением в компактных промышленных приложениях. Рекомендуемый драйвер: CW215.

Ключевые особенности

• 2 фазы, угол шага 0,9° — удерживающий момент 0,069 N·m (0,7 kg·cm)
• Номинальный ток: 0,2 A/фаза — рама 39 мм (NEMA 15)
• Компактная длина корпуса 26 мм — диаметр вала 5 мм

Электрические характеристики
Угол шага: 0,9° ± 5%
Удерживающий момент: 0,069 N·m (0,7 kg·cm)
Номинальный ток: 0,2 A/фаза
Число фаз: 2
Число проводов: 4
Диаметр вала: 5 мм
Размер рамы: 39 мм (NEMA 15)
Длина корпуса: 26 мм
Вес: 0,3 кг
Рекомендуемый драйвер: CW215

Чертежи и графики
Для справки по установке и характеристикам доступны машинные чертежи и кривая «крутящий момент — скорость» серии 39BH.

Технические характеристики

• Модель: 39BHM26-02A-17
• Угол шага: 0,9° ± 5%
• Удерживающий момент: 0,0687–0,069 N·m (0,7 kg·cm)
• Номинальный ток: 0,2 A на фазу
• Фазы: 2
• Число проводов: 4
• Диаметр вала: 5 мм
• Размер рамы: 39 мм (NEMA 15)
• Длина корпуса: 26 мм
• Вес: 0,3 кг
• Рекомендуемый драйвер: CW215
