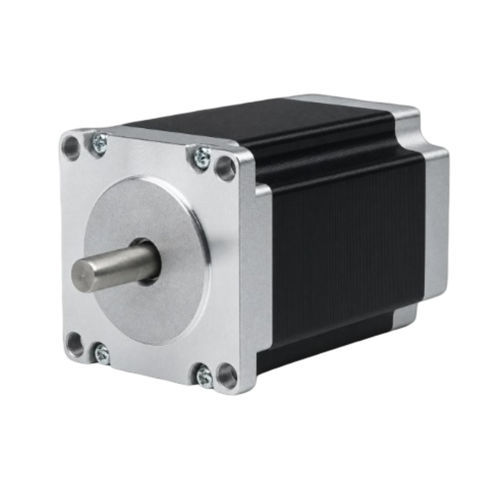

Шаговый гибридный двигатель 57BHH94-430B-21

шаговый 2-фазныйNEMA 23высокий крутящий момент

Обзор продукта
57BHH94-430B-21 — это 2‑фазный гибридный шаговый двигатель 57 мм (NEMA 23), обеспечивающий удерживающий момент 2,551 Н·м (26 кг·см) в корпусе длиной 94 мм. Номинальный ток 4,2 A/фаза, диаметр вала 10 мм; подходит для прецизионных систем управления движением, требующих компактного решения с высоким крутящим моментом. Рекомендуемый драйвер: CWD556.

Ключевые особенности

• 2 фазы, угол шага 1,8° — удерживающий момент 26 кг·см (2,551 Н·м)
• Номинальный ток 4,2 A/фаза — корпус 57 мм (NEMA 23)
• Длина корпуса 94 мм, диаметр вала 10 мм

Электрические характеристики
Угол шага — 1,8° ± 5%
Удерживающий момент — 2,551 Н·м (26 кг·см)
Номинальный ток — 4,2 A/фаза
Число фаз — 2
Число выводов — 4
Диаметр вала — 10 мм
Размер корпуса — 57 мм (NEMA 23)
Длина корпуса — 94 мм
Масса — 1,6 кг
Рекомендуемый драйвер — CWD556

Механика и графики характеристик
Механические чертежи (серия 57BH) и кривая «крутящий момент — скорость» (серия 57BH) предоставлены в виде референсных изображений для размеров крепления и характеристик работы.

Технический паспорт
Ссылка на лист данных изделия: 57BHH94-430B-21

Технические характеристики

• Модель: 57BHH94-430B-21
• Серия: 57BH / 57BHH
• Фазы: 2
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 2,551 Н·м (26 кг·см)
• Номинальный ток: 4,2 A/фаза
• Число выводов: 4
• Диаметр вала: 10 мм
• Длина корпуса: 94 мм
• Размер корпуса: 57 мм (NEMA 23)
• Масса: 1,6 кг
• Рекомендуемый драйвер: CWD556
