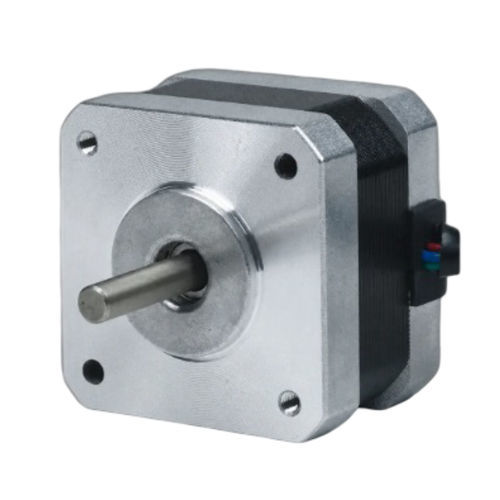

Шаговый 2-фазный двигатель 42BHH29-120A-20

шаговый гибридныйдвухфазныйNEMA 17

Обзор продукта
42BHH29-120A-20 — это 2-фазный гибридный шаговый двигатель с рамой 42 мм (NEMA 17), обеспечивающий удерживающий момент 0,206 Н·м (2,1 кг·см) в компактном корпусе длиной 29 мм. Номинальный ток 1,2 A/фаза, предназначен для прецизионных систем позиционирования с коротким профилем. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• 2 фазы, угол шага 1,8° — удерживающий момент 0,206 Н·м (2,1 кг·см)
• Номинальный ток 1,2 A/фаза — рама 42 мм (NEMA 17)
• Длина корпуса 29 мм — диаметр вала 5 мм

Электрические характеристики
Угол шага: 1,8° ± 5%
Удерживающий момент: 0,206 Н·м (2,1 кг·см)
Номинальный ток: 1,2 A/фаза
Число фаз: 2
Число выводов: 4
Диаметр вала: 5 мм
Размер рамы: 42 мм (NEMA 17)
Длина корпуса: 29 мм
Вес: 0,24 кг
Рекомендуемый драйвер: CW215

Механический чертёж
Доступен механический чертёж для серии 42BH (42 мм / NEMA 17) с размерами для монтажа и деталями вала.

Кривая «крутящий момент — скорость»
Доступна кривая крутящего момента в зависимости от скорости для серии 42BH, демонстрирующая характеристики момента при разных скоростях для подбора и расчёта.

Технические характеристики

• Модель: 42BHH29-120A-20
• Бренд: NEOTON MOTOR
• Размер рамы: 42 мм (NEMA 17)
• Фазы: 2
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,206 Н·м (2,1 кг·см)
• Номинальный ток: 1,2 A/фаза
• Число выводов: 4
• Диаметр вала: 5 мм
• Длина корпуса: 29 мм
• Вес: 0,24 кг
• Рекомендуемый драйвер: CW215
