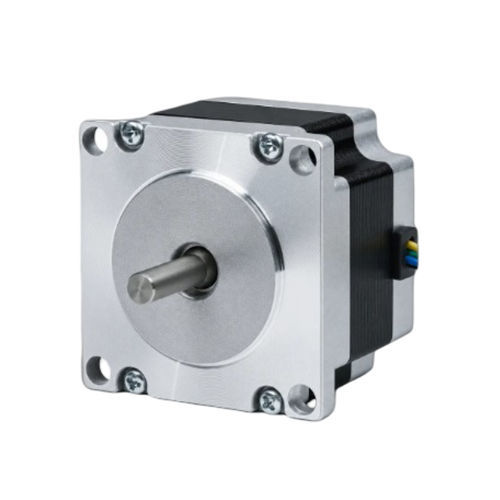

Шаговый гибридный двигатель 57BHH48-16-21B

шаговый 2-фазныйNEMA 23точный

Обзор продукта
57BHH48-16-21B — это 2-фазный гибридный шаговый двигатель диаметром 57 мм (NEMA 23), обеспечивающий удерживающий момент 0,883 Н·м (9 кг·см) в корпусе длиной 48 мм. При номинальном токе 1,6 A/фаза он подходит для точных систем управления движением, где требуются компактность и стабильный удерживающий момент. Рекомендуемый драйвер: CW542.

Ключевые особенности

• 2 фазы, угол шага 1,8° — удерживающий момент 9 кг·см (0,883 Н·м)
• Номинальный ток 1,6 A/фаза
• Длина корпуса 48 мм, диаметр вала 6,35 мм

Технический паспорт
Ссылка на паспорт: 57BHH48-16-21B

Полные характеристики
Угол шага — 1,8° ± 5%
Удерживающий момент — 0,883 Н·м (9 кг·см)
Номинальный ток — 1,6 A/фаза
Число фаз — 2
Число выводов — 4
Диаметр вала — 6,35 мм
Размер рамы — 57 мм (NEMA 23)
Длина корпуса — 48 мм
Масса — 0,65 кг
Рекомендуемый драйвер — CW542

Особенности / технические характеристики

• Модель: 57BHH48-16-21B
• Размер рамы: 57 мм (NEMA 23)
• Длина корпуса: 48 мм
• Фазы: 2
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,883 Н·м (9 кг·см)
• Номинальный ток: 1,6 A/фаза
• Число выводов: 4
• Диаметр вала: 6,35 мм
• Масса: 0,65 кг
• Рекомендуемый драйвер: CW542
