Шаговый двигатель 57BH83EC12IE
60V24 Всо встроенными кодировщиком и приводом

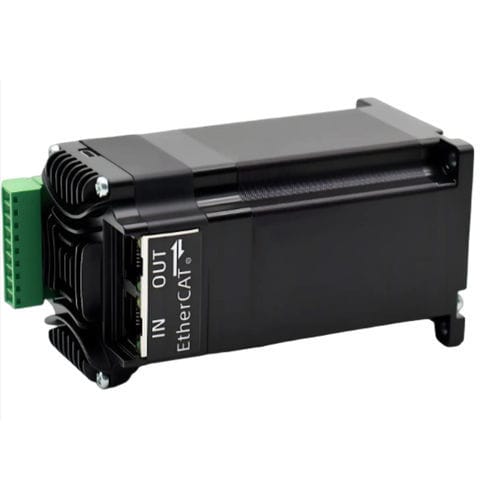

Шаговый двигатель - 57BH83EC12IE - NEOTON MOTOR - 60V / 24 В / со встроенными кодировщиком и приводом
Шаговый двигатель - 57BH83EC12IE - NEOTON MOTOR - 60V / 24 В / со встроенными кодировщиком и приводом
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте NEOTON MOTOR

Характеристики

Тип
шаговый
Напряжение
24 В, 60V
Конструкция
NEMA 23, со встроенными кодировщиком и приводом
Применение
для робототехники, для упаковочной машины
Другие характеристики
EtherCAT, со встроенным энкодером, со встроенным управлением, со встроенным контроллером, со встроенной электроникой
Интенсивность

МАКС.: 3,2 A

МИН.: 0,2 A

Момент

1,2 Nm
(0,885075 ft.lb)

Диаметр

8 mm
(0,31 in)

Рабочая температура

МАКС.: 40 °C
(104 °F)

МИН.: 0 °C
(32 °F)

Описание

Обзор
57BH83EC12IE — это интегрированный шаговый сервопривод EtherCAT с рамой 57 мм (NEMA 23) и максимальным выходным моментом 1,2 Н·м. Мотор, электронный привод и энкодерный обратный сигнал объединены в компактном корпусе для упрощения проводки и снижения необходимости во внешнем приводном оборудовании в системах передачи, упаковки и многососевых автоматизированных системах.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ
  • Интегрированный шаговый сервопривод EtherCAT 57 мм (NEMA 23)
  • Входное напряжение: 24–60 В пост. тока; макс. момент: 1,2 Н·м
  • Энкодерная обратная связь: 4096 линий (16 384 счета)
  • Заводская установка тока мотора: 4,0 A; программно настраиваемый ток: 0,2–3,2 A
  • Интегрированная архитектура уменьшает объем шкафа и количество внешних приводов


Сведения об интегрированном сервоприводе
  • Модель: 57BH83EC12IE
  • Размер рамы: 57 мм (NEMA 23)
  • Длина интегрированного корпуса: 82,9 мм
  • Размер L: 55,4 мм
  • Диаметр вала: 8 мм
  • Диапазон входного напряжения: 24–60 В пост. тока
  • Максимальный выходной момент: 1,2 Н·м
  • Связь: EtherCAT; TTL-последовательный интерфейс


Электрика, обратная связь и конфигурация
  • Настройка тока: 0,2–3,2 A программно настраиваемая; заводской ток мотора: 4,0 A
  • Энкодер: 4096 линий (16 384 счета)
  • Фазное сопротивление: 0,44 Ω ±20%
  • Фазная индуктивность: 1,4 mH ±20%
  • Инерция ротора: прибл. 280 g·cm²
  • Масса: прибл. 0,72 kg
  • Microstep по умолчанию: 10 000 (object index 0x2001)
  • Настройка адреса: начальный адрес от источника; автоматическое распределение мастером
  • TTL-сериал: 115200 bps; 8 бит данных; 1 стоп-бит; без четности


Защита и хранение
  • Функции защиты: перенапряжение, пониженное напряжение, перегрузка по току, обрыв обмотки, отклонение позиции
  • Небуферизованное хранение: параметры конфигурации сохраняются во внутренней FLASH MCU


Механический чертеж
Детальный механический чертеж и размеры доступны в виде изображений продукта и файлов для загрузки на странице товара.

Применения
  • Высокоскоростные линии передачи и упаковки
  • Многосовершенные системы pick-and-place и портальные системы
  • Компактная робототехника и инструменты с управляемым движением


Рабочая среда
  • Рабочая температура: 0 °C до +40 °C
  • Рабочая влажность: 20 % RH до 90 % RH
