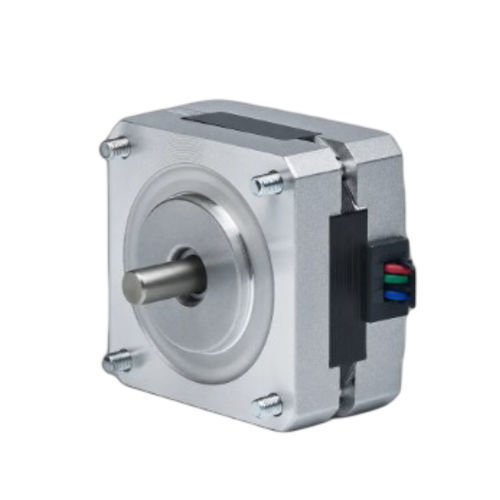

Шаговый 4-фазный двигатель 39BH34-02-11

шаговый гибридный24 ВNEMA 15

Обзор продукта
39BH34-02-11 — это 39 мм (NEMA 15) 4‑фазный гибридный шаговый двигатель, обеспечивающий удерживающий момент 0,147 N·m (1,5 kg·cm) при длине корпуса 34 мм. Номинальный ток 0,16 A/фаза обеспечивает точное позиционирование для компактных систем управления движением. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• 4 фазы, угол шага 1,8° — удерживающий момент 0,147 N·m (1,5 kg·cm)
• Номинальный ток 0,16 A/фаза — рама 39 мм (NEMA 15)
• Компактная длина корпуса 34 мм, вал 5 мм

Электрические характеристики (таблица)
Параметр | Значение
Угол шага | 1,8° ± 5%
Удерживающий момент | 0,147 N·m (1,5 kg·cm)
Номинальный ток | 0,16 A/фаза
Фазы | 4
Выводы | 6
Диаметр вала | 5 mm
Размер рамы | 39 mm (NEMA 15)
Длина корпуса | 34 mm
Вес | 0,4 kg
Рекомендуемый драйвер | CW215

Механические / визуализации производительности
Предоставлены механические чертежи и кривая момент‑скорость серии 39BH для поддержки интеграции и оценки производительности.

Технические характеристики

• Модель: 39BH34-02-11
• Рама: 39 mm (NEMA 15)
• Длина корпуса: 34 mm
• Фазы: 4
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,147 N·m (1,5 kg·cm)
• Номинальный ток: 0,16 A/фаза
• Количество выводов: 6
• Диаметр вала: 5 mm
• Вес: 0,4 kg
• Рекомендуемый драйвер: CW215
