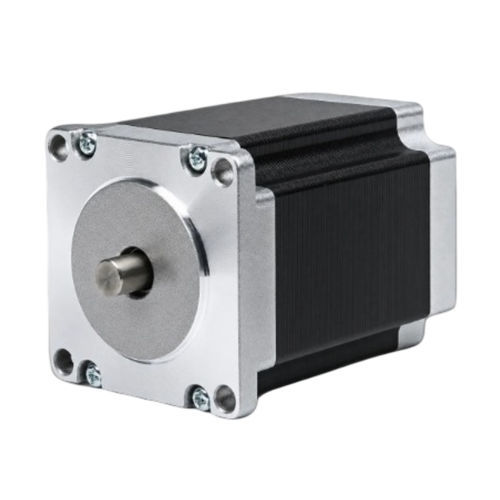

Шаговый 2-фазный двигатель 57BHH76-300C-21G

шаговый гибридныйNEMA 23для робототехники

Обзор
57BHH76-300C-21G — это 2‑фазный гибридный шаговый двигатель с рамой 57 мм (NEMA 23), обеспечивающий удерживающий момент 1,825 N·m (18,6 kg·cm) при корпусе длиной 76 мм. Номинальный ток 3 A/фаза. Предназначен для прецизионного управления движением: станки CNC, робототехника и автоматизированные линии. Рекомендуемый драйвер: CW542.

Ключевые особенности

• 2 фазы, угол шага 1,8° — удерживающий момент 1,825 N·m (18,6 kg·cm)
• Номинальный ток: 3 A/фаза — рама 57 мм (NEMA 23)
• Длина корпуса 76 мм, диаметр вала 6,35 мм, 4‑проводное подключение

Электрические характеристики
Угол шага: 1,8° ±5%
Удерживающий момент: 1,825 N·m (18,6 kg·cm)
Номинальный ток: 3 A/фаза
Число фаз: 2
Число проводов: 4
Диаметр вала: 6,35 мм
Размер рамы: 57 мм (NEMA 23)
Длина корпуса: 76 мм
Масса: 1,1 кг
Рекомендуемый драйвер: CW542

Механика и характеристики
Доступны чертежи и кривая «момент‑скорость» для серии 57BH. По запросу предоставляются CAD‑файлы и размеры крепления для интеграции.

Технические характеристики

• Модель (серия): 57BHH76-300C-21G
• Размер рамы: 57 мм (NEMA 23)
• Длина корпуса: 76 мм
• Угол шага: 1,8° ±5%
• Число фаз: 2
• Номинальный ток: 3 A/фаза
• Удерживающий момент: 1,825 N·m (18,6 kg·cm)
• Число проводов: 4
• Диаметр вала: 6,35 мм
• Масса: 1,1 кг
• Рекомендуемый драйвер: CW542
