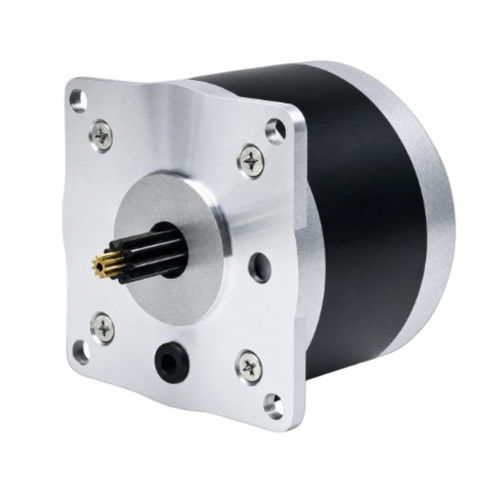

Шаговый 2-фазный двигатель 86BH62-125B-N30

шаговый гибридныйкомпактныйNEMA 34

Обзор продукта
86BH62 — гибридный шаговый двигатель стандарта NEMA 34 с компактным корпусом длиной 62 мм, обеспечивающий удерживающий момент 1,28 Н·м (13 kg·cm) при токе 1,25 A. 6-выводная конфигурация позволяет гибко подключать обмотки последовательно или параллельно, а низкое потребление тока делает двигатель подходящим для автономных/батарейных или энергоэффективных систем автоматизации.

Ключевые характеристики

• Удерживающий момент: 1,28 Н·м (13 kg·cm)
• Низкий ток: 1,25 A/фаза
• Рама 86 мм (NEMA 34), компактный корпус 62 мм
• 6 выводов для гибкости подключения (последовательное/параллельное)
• Рекомендуемый драйвер: CWD860H

Электрические характеристики
Угол шага: 1,8° ± 5%
Удерживающий момент: 1,28 Н·м (13 kg·cm)
Номинальный ток: 1,25 A/фаза
Число фаз: 2
Число выводов: 6
Диаметр вала: 9,5 мм
Размер рамы: 86 мм (NEMA 34)
Длина корпуса: 62 мм
Вес: 1,1 кг
Рекомендуемый драйвер: CWD860H

Технические характеристики

• Модель: 86BH62
• Размер рамы: 86 мм (NEMA 34)
• Длина корпуса: 62 мм
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 1,28 Н·м (13 kg·cm)
• Номинальный ток: 1,25 A/фаза
• Число фаз: 2
• Число выводов: 6 (6-выводная конфигурация для последовательного/параллельного подключения)
• Диаметр вала: 9,5 мм
• Вес: 1,1 кг
• Рекомендуемый драйвер: CWD860H
• Ссылка на технический паспорт: 86BH62-125B-N30
