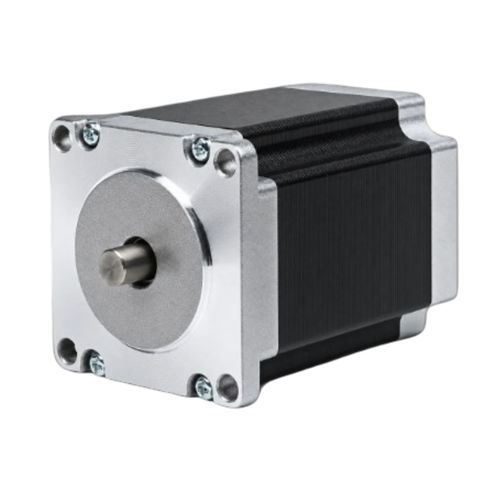

Шаговый 2-фазный двигатель 57BHH76-209B-21B

шаговый гибридныйNEMA 23точный

Обзор продукта
Модель 57BHH76-209B-21B — это 2‑фазный гибридный шаговый двигатель размером 57 мм (NEMA 23), обеспечивающий удерживающий момент 1,884 Н·м (19,2 kg·cm) при длине корпуса 76 мм. Номинальный ток 2,1 A/фаза; предназначен для точного управления движением в промышленной автоматизации и системах позиционирования. Рекомендуемый драйвер: CW542.

Ключевые характеристики

• 2 фазы, угол шага 1,8° — удерживающий момент 19,2 kg·cm (1,884 Н·м)
• Номинальный ток: 2,1 A/фаза — рамка 57 мм (NEMA 23)
• Длина корпуса: 76 мм — диаметр вала: 6,35 мм

Электрические характеристики
Угол шага — 1,8° ± 5%
Удерживающий момент — 1,884 Н·м (19,2 kg·cm)
Номинальный ток — 2,1 A/фаза
Количество фаз — 2
Количество проводов — 4
Диаметр вала — 6,35 мм
Размер рамки — 57 мм (NEMA 23)
Длина корпуса — 76 мм
Масса — 1,1 кг
Рекомендуемый драйвер — CW542

Технический лист
Идентификатор технического листа: 57BHH76-209B-21B

Технические характеристики / спецификации

• Модель: 57BHH76 (ссылка: 57BHH76-209B-21B)
• Размер рамки: 57 мм (NEMA 23)
• Длина корпуса: 76 мм
• Фазы: 2
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 1,884 Н·м (19,2 kg·cm)
• Номинальный ток: 2,1 A/фаза
• Количество проводов: 4
• Диаметр вала: 6,35 мм
• Масса: 1,1 кг
• Рекомендуемый драйвер: CW542
