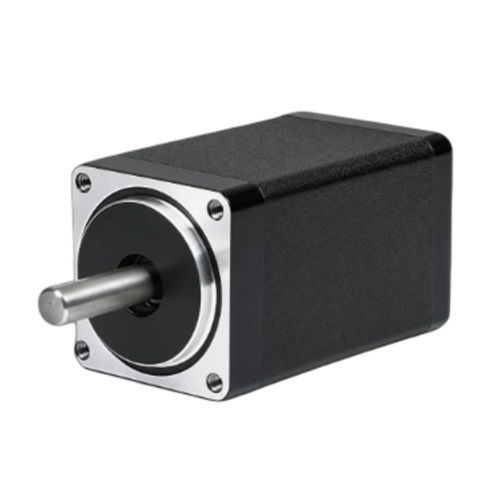

Шаговый гибридный двигатель 28BH51-100B-20

NEMA 11для робототехникипромышленный

Обзор продукта
28BH51-100B-20 — гибридный шаговый двигатель 2 фазы, корпус 28 мм (NEMA 11), обеспечивающий удерживающий момент 0,088 Н·м (0,9 kg·cm) при длине корпуса 51 мм. Номинальный ток 1 A/фаза, диаметр вала 5 мм, 4 провода. Подходит для прецизионного управления движением в промышленной автоматизации, ЧПУ, робототехнике и приборостроении. Рекомендуемый драйвер: CW215.

Ключевые особенности

• 2 фазы, угол шага 1,8° — удерживающий момент 0,088 Н·м (0,9 kg·cm)
• Номинальный ток: 1 A/фаза
• Размер корпуса: 28 мм (NEMA 11), длина корпуса 51 мм
• Диаметр вала: 5 мм — 4 провода
• Семейство моделей: серия 28BH — Модель: 28BH51-100B-20

Электрические характеристики
Угол шага: 1,8° ± 5%
Удерживающий момент: 0,088 Н·м (0,9 kg·cm)
Номинальный ток: 1 A/Фаза
Число фаз: 2
Число проводников: 4
Размер корпуса: 28 мм (NEMA 11)
Длина корпуса: 51 мм
Диаметр вала: 5 мм
Масса: 0,18 kg
Рекомендуемый драйвер: CW215
Идентификатор даташита: 28BH51-100B-20

Механика и характеристики
Доступны механические чертежи для серии 28BH. Кривые «крутящий момент—скорость» и данные по производительности предоставляются для валидации конструкции и выбора двигателя.

Технический паспорт
Идентификатор даташита: 28BH51-100B-20

Типичные области применения

• Промышленная автоматизация и позиционирование
• ЧПУ-станки и управление осями
• Робототехника и коллаборативные роботы
• Лабораторное оборудование и медицинские приборы (не имплантируемые)
