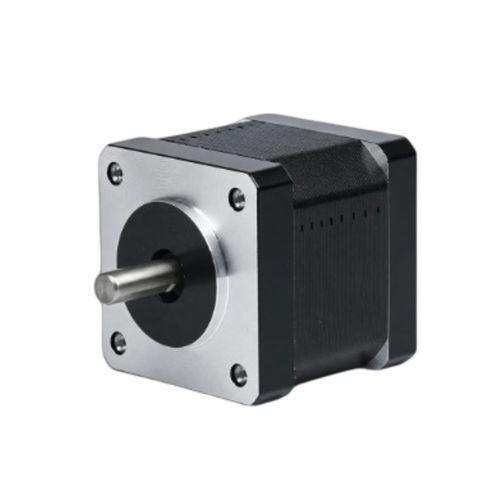

Шаговый гибридный двигатель 35BHH34-200A-24

NEMA 14

Обзор продукта
35BHH34-200A-24 — это 2‑фазный гибридный шаговый двигатель диаметром 35 мм (NEMA 14), обеспечивающий удерживающий момент 0,137 Н·м (1,4 кг·см) при длине корпуса 34 мм. Номинальный ток 2 A/фаза, диаметр вала 5 мм; подходит для компактных прецизионных систем позиционирования. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• 2 фазы, угол шага 1,8° — удерживающий момент 0,137 Н·м
• Номинальный ток 2 A/фаза — корпус 35 мм (NEMA 14)
• Длина корпуса 34 мм — диаметр вала 5 мм

Краткая спецификация

• Фаз: 2
• Угол шага: 1,8°
• Удерживающий момент: 0,137 N.m
• Ток/фаза: 2 A
• Диаметр вала: 5 mm
• Число выводов: 4

Электрические характеристики (таблица)
Параметр — Значение
Угол шага — 1,8° ± 5%
Удерживающий момент — 0,137 Н·м (1,4 кг·см)
Номинальный ток — 2 A/фаза
Число фаз — 2
Число выводов — 4
Диаметр вала — 5 mm
Размер корпуса — 35 mm (NEMA 14)
Длина корпуса — 34 mm
Масса — 0,22 kg
Рекомендуемый драйвер — CW215

Дополнительные иллюстрации
Предоставлены механические чертежи и кривая «крутящий момент — скорость» для серии 35BH (35 mm / NEMA 14) для поддержки механической интеграции и оценки производительности.

Технические характеристики

• Семейство моделей: серия 35BHH
• Корпус: 35 mm (NEMA 14)
• Длина корпуса: 34 mm
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,137 Н·м (1,4 кг·см)
• Номинальный ток: 2 A на фазу
• Фазы: 2
• Число выводов: 4
• Диаметр вала: 5 mm
• Масса: 0,22 kg
• Рекомендуемый драйвер: CW215
