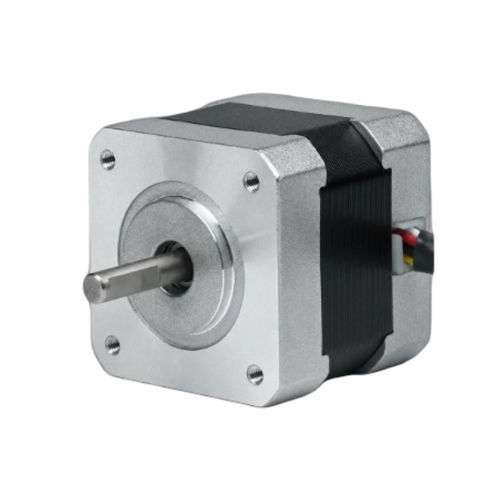

Трехфазовый двигатель 42BHP37W-060-24

шаговый гибридныйкомпактныйNEMA 17

Обзор
42BHP37W-060-24 — трёхфазный гибридный шаговый двигатель 42 mm (NEMA 17), обеспечивающий удерживающий момент 0,255 N·m (2,6 kg·cm) в компактном корпусе длиной 37 mm. Номинальный ток 0,6 A/фазу. Предназначен для прецизионного управления движением в промышленной автоматизации. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• Угол шага: 1,2° ± 5%
• Удерживающий момент: 0,255 N·m (2,6 kg·cm)
• Номинальный ток: 0,6 A/фаза
• Размер фрейма: 42 mm (NEMA 17)
• Длина корпуса: 37 mm — диаметр вала: 5 mm
• 3 фазы, 3 вывода
• Рекомендуемый драйвер: CW215

Электрические характеристики (фрагмент)

• Угол шага: 1,2° ± 5%
• Удерживающий момент: 0,255 N·m (2,6 kg·cm)
• Номинальный ток: 0,6 A/фаза
• Число фаз: 3
• Число выводов: 3
• Диаметр вала: 5 mm
• Размер фрейма: 42 mm (NEMA 17)
• Длина корпуса: 37 mm
• Вес: 0,3 kg
• Рекомендуемый драйвер: CW215

Механика и характеристики
Предоставлены механические чертежи и кривая «момент‑скорость» серии 42BH для помощи при монтаже и оценке характеристик. При подборе для динамических нагрузок проверьте кривую момента‑скорости.

Применения

• Промышленная автоматизация и конвейерные системы
• Робототехника и pick‑and‑place оборудование
• CNC и позиционирующие столы
• Прецизионные приборы и лабораторная автоматизация

Монтаж и совместимость

• Крепёж по стандарту NEMA 17 — фрейм 42 mm
• Вал 5 mm — подходит для муфт и шкивов
• Совместимость драйвера: рекомендуется CW215; проверьте настройки для 1,2° и 0,6 A/фаза
