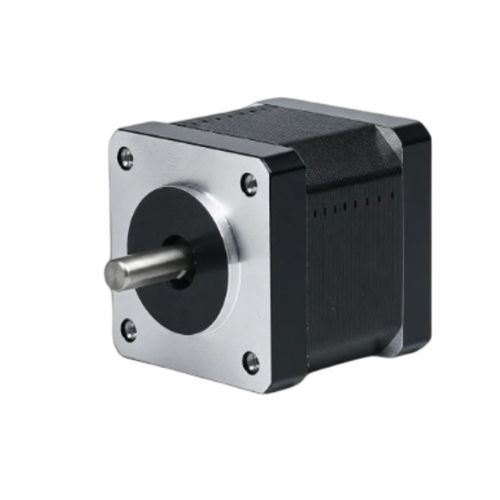

Шаговый гибридный двигатель 35BHH37W-099A-21

двухфазныйкомпактныйNEMA 14

Обзор
35BHH37W-099A-21 — гибридный шаговый двигатель 2 фаз, 35 мм (NEMA 14), обеспечивающий удерживающий момент 0,196 N·m (2 kg·cm) при длине корпуса 37 мм. Номинальный ток 1 A/фаза, 4‑проводное подключение, диаметр вала 5 мм. Предназначен для компактных задач прецизионного управления движением. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• 2 фазы, шаговый угол 1,8° — удерживающий момент 0,196 N·m (2 kg·cm)
• Номинальный ток 1 A/фаза — рама 35 мм (NEMA 14)
• Компактный: длина корпуса 37 мм, диаметр вала 5 мм

Электрические характеристики

• Шаговый угол — 1,8° ± 5%
• Удерживающий момент — 0,196 N·m (2 kg·cm)
• Номинальный ток — 1 A/фаза (альтернативно указано: 3 A)
• Число фаз — 2
• Число выводов — 4
• Диаметр вала — 5 mm
• Размер рамы — 35 mm (NEMA 14)
• Длина корпуса — 37 mm
• Вес — 0,3 kg
• Рекомендуемый драйвер — CW215

Технический лист продукта
35BHH37W-099A-21

Доступные чертежи/кривые

• Механический чертеж — серия 35BH (35 mm (NEMA 14))
• Кривая момент‑скорость — серия 35BH

Технические спецификации

• Фазы: 2
• Шаговый угол: 1,8° ± 5%
• Удерживающий момент: 0,196 N·m (2 kg·cm)
• Номинальный ток: 1 A/фаза (альтернатива: 3 A)
• Число выводов: 4
• Диаметр вала: 5 mm
• Размер рамы: 35 mm (NEMA 14)
• Длина корпуса: 37 mm
• Вес: 0,3 kg
• Рекомендуемый драйвер: CW215
• Ссылка модели: 35BHH37W-099A-21
