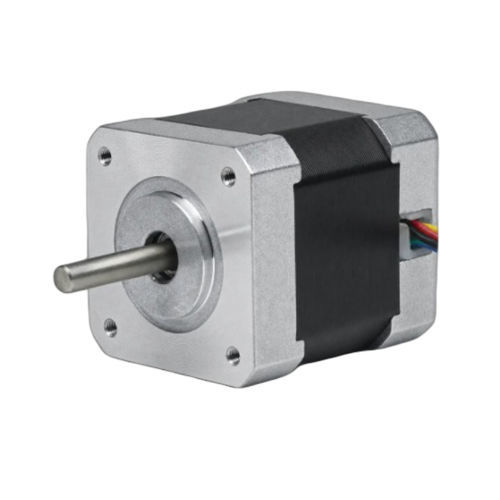

Шаговый 2-фазный двигатель 42BHH48-08A-24

шаговый гибридныйNEMA 17для робототехники

Обзор продукта
42BHH48-08A-24 — гибридный шаговый двигатель 2 фазы, фрейм 42 мм (NEMA 17), длина корпуса 48 мм, удерживающий момент 0,314 Н·м (3,2 кг·см). Номинальный ток 0,8 A/фаза, 6 выводов для конфигураций серия/параллель. Типичные применения: автоматизация, ЧПУ, робототехника и лабораторное оборудование. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• Угол шага: 1,8° ± 5% — совместимость с микрошагированием
• Удерживающий момент: 0,314 Н·м (3,2 кг·см)
• Номинальный ток: 0,8 A/фаза — 6 выводов для гибкой проводки
• Компактный: фрейм 42 мм (NEMA 17), длина корпуса 48 мм, диаметр вала 5 мм
• Масса: 0,6 кг — подходит для компактных узлов

Электрические характеристики
Угол шага: 1,8° ± 5%
Удерживающий момент: 0,314 Н·м (3,2 кг·см)
Номинальный ток: 0,8 A/фаза
Число фаз: 2
Число выводов: 6
Диаметр вала: 5 мм
Размер фрейма: 42 мм (NEMA 17)
Длина корпуса: 48 мм
Масса: 0,6 кг
Рекомендуемый драйвер: CW215

Механика и документация
На странице продукта доступны чертежи и кривая «момент‑скорость» для помощи при монтаже, выборе муфт и проверке характеристик.

Информация для заказа

• Семейство моделей: серия 42BHH — пример: 42BHH48-08A-24
• Стандартный вал: 5 мм — другие варианты по запросу
• Разъем: 6 выводов — возможны кабельные сборки по спецификации
