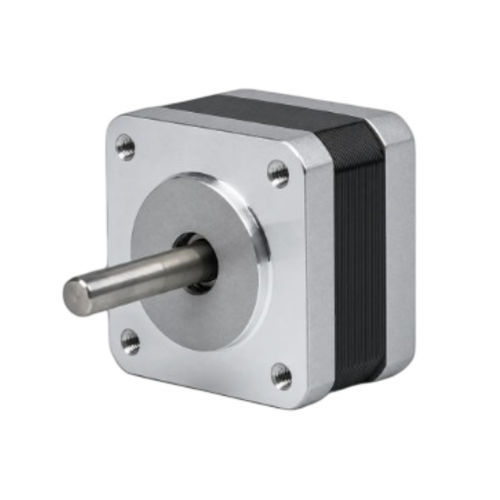

Шаговый двигатель 35BH20-020-16

шаговый гибридныйшаговый 2-фазныйкомпактный

Обзор продукта
35BH20 (серия 35BH) — гибридный шаговый двигатель 35 мм (NEMA 14), 2‑фазный, с удерживающим моментом 0,0245–0,025 N·m (0,25 kg·cm) при длине корпуса 20 мм. Номинальный ток 0,2 A/фаза, диаметр вала 5 мм. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,0245–0,025 N·m (0,25 kg·cm)
• Номинальный ток: 0,2 A / фаза
• Рама: 35 мм (NEMA 14), длина корпуса: 20 мм
• Диаметр вала: 5 мм
• Фазы / выводы: 2 фазы / 4 вывода

Электрические параметры
Угол шага — 1,8° ± 5%
Удерживающий момент — 0,0245–0,025 N·m (0,25 kg·cm)
Номинальный ток — 0,2 A / фаза
Число фаз — 2
Число выводов — 4
Диаметр вала — 5 mm
Размер рамы — 35 mm (NEMA 14)
Длина корпуса — 20 mm
Масса — 0,12 kg
Рекомендуемый драйвер — CW215

Чертежи и характеристики
Механический чертеж доступен для серии 35BH (35 mm / NEMA 14).
Кривая «момент‑скорость» доступна для серии 35BH.

Характеристики / Технические спецификации

• Модель: 35BH20
• Серия: 35BH Series
• Размер рамы: 35 mm (NEMA 14)
• Длина корпуса: 20 mm
• Фазы: 2
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,0245–0,025 N·m (0,25 kg·cm)
• Номинальный ток: 0,2 A / фаза
• Число выводов: 4
• Диаметр вала: 5 mm
• Масса: 0,12 kg
• Рекомендуемый драйвер: CW215
