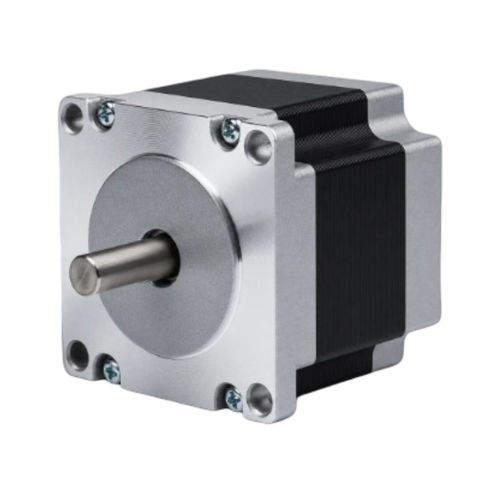

Шаговый 2-фазный двигатель 57BHM56-070A-28B

шаговый гибридныйNEMA 23для робототехники

Обзор
57BHM56-070A-28B — это 57 мм (NEMA 23) 2‑фазный гибридный шаговый двигатель, обеспечивающий удерживающий момент 1,177 Н·м (12 kg·cm) при длине корпуса 56 мм. Номинальный ток 0,7 A/фаза, шаговый угол 0,9°; подходит для прецизионного позиционирования и управления движением. Рекомендуемый драйвер: CW215.

Основные характеристики

• 2 фазы, шаговый угол 0,9° — удерживающий момент 12 kg·cm (1,177 Н·м)
• 0,7 A/фаза — рама 57 мм (NEMA 23)
• Длина корпуса 56 мм, диаметр вала 10 мм

Технический паспорт
Модель: 57BHM56 (пример варианта: 57BHM56-070A-28B)

Электрические характеристики
Шаговый угол: 0,9° ± 5%
Удерживающий момент: 1,177 Н·м (12 kg·cm)
Номинальный ток: 0,7 A/фаза
Число фаз: 2
Число проводников: 4
Диаметр вала: 10 мм
Размер рамы: 57 мм (NEMA 23)
Длина корпуса: 56 мм
Масса: 0,68 кг
Рекомендуемый драйвер: CW215

Механический чертёж
Механический чертёж доступен для серии 57BH (57 мм / NEMA 23)

Кривая момент-скорость
Кривая момент-скорость доступна для серии 57BH

Характеристики / технические спецификации

• Модель: 57BHM56 (пример варианта: 57BHM56-070A-28B)
• Размер рамы: 57 мм (NEMA 23)
• Длина корпуса: 56 мм
• Фазы: 2
• Шаговый угол: 0,9° (±5%)
• Удерживающий момент: 1,177 Н·м (12 kg·cm)
• Номинальный ток: 0,7 A/фаза
• Число проводников: 4
• Диаметр вала: 10 мм
• Масса: 0,68 кг
• Рекомендуемый драйвер: CW215
