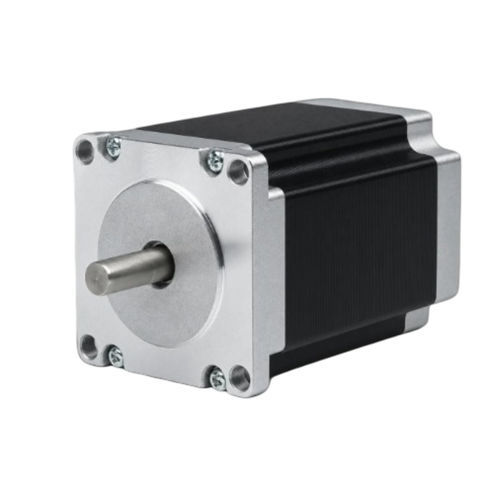

Шаговый гибридный двигатель 57BHM110-300B-32

шаговый 4-фазныйNEMA 23точный

Обзор продукта
57BHM110-300B-32 — 57 мм (NEMA 23) 4-фазный гибридный шаговый двигатель, обеспечивающий удерживающий момент 2,551 N·m (26 kg·cm) в корпусе длиной 110 мм. Номинальный ток — 3 A/фаза. Рекомендуемый драйвер: CW542. Вал 8 мм, 6 выводов, длина корпуса 110 мм; масса примерно 1,4 кг. Предназначен для прецизионного управления движением, возможна OEM-подгонка без MOQ.

Ключевые характеристики

• 4 фазы, угол шага 0,9° — удерживающий момент 2,551 N·m (26 kg·cm)
• Номинальный ток 3 A/фаза — рамка 57 мм (NEMA 23)
• Длина корпуса 110 мм, вал 8 мм, 6 выводов

Электрические характеристики
Угол шага — 0,9° ± 5%
Удерживающий момент — 2,551 N·m (26 kg·cm)
Номинальный ток — 3 A/фаза
Количество фаз — 4
Количество выводов — 6
Диаметр вала — 8 mm
Размер рамки — 57 mm (NEMA 23)
Длина корпуса — 110 mm
Масса — ~1,4 kg
Рекомендуемый драйвер — CW542

Механика / Производительность
В ресурсах продукта доступны механические чертежи и кривая «крутящий момент — скорость» для серии 57BH. Даташит содержит подробные размеры и графики характеристик для точного артикульного номера.

Даташит
Ссылка на даташит: 57BHM110-300B-32

Технические характеристики

• Модель: 57BHM110-300B-32
• Размер рамки: 57 mm (NEMA 23)
• Длина корпуса: 110 mm
• Угол шага: 0,9° ± 5%
• Фазы: 4
• Удерживающий момент: 2,551 N·m (26 kg·cm)
• Номинальный ток: 3 A/фаза
• Выводы: 6
• Диаметр вала: 8 mm
• Рекомендуемый драйвер: CW542
• Масса: ~1,4 kg
