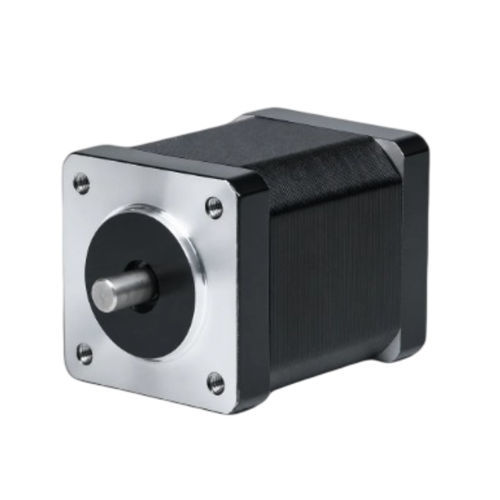

Шаговый гибридный двигатель 35BHH40-150-16B

шаговый 2-фазныйNEMA 14для промышленного применения

Обзор
35BHH40-150-16B — гибридный шаговый двигатель 35 мм (NEMA 14), 2 фазы, обеспечивающий удерживающий момент 0.255 N·m (2.6 kg·cm) в корпусе длиной 40 мм. Номинальный ток 1.5 A/фаза. Подходит для прецизионного управления движением в промышленной автоматизации, робототехнике и компактных ЧПУ. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• 2 фазы, угол шага 1.8° — удерживающий момент 0.255 N·m (2.6 kg·cm)
• Номинальный ток 1.5 A/фаза — рамный размер 35 мм (NEMA 14)
• Длина корпуса 40 мм, диаметр вала 5 мм, 4‑проводное подключение

Краткие технические характеристики
Фазы — 2
Угол шага — 1.8° (± 5%)
Удерживающий момент — 0.255 N·m (2.6 kg·cm)
Номинальный ток — 1.5 A/фаза
Диаметр вала — 5 mm
Количество проводников — 4
Длина корпуса — 40 mm
Размер рамы — 35 mm (NEMA 14)
Вес — 0.4 kg
Рекомендуемый драйвер — CW215

Технический паспорт
Код листа данных, указанный на странице: 35BHH40-150-16B (PDF доступен для загрузки на странице продукта).

Иллюстрации
Включает механический чертеж серии 35BH и кривую «крутящий момент — скорость» серии 35BH.

Технические спецификации

• Модель: 35BHH40-150-16B (ссылка на страницу)
• Размер рамы: 35 mm (NEMA 14)
• Длина корпуса: 40 mm
• Угол шага: 1.8° ± 5%
• Количество фаз: 2
• Удерживающий момент: 0.255 N·m (2.6 kg·cm)
• Номинальный ток: 1.5 A/фаза
• Количество проводников: 4
• Диаметр вала: 5 mm
• Вес: 0.4 kg
• Рекомендуемый драйвер: CW215
