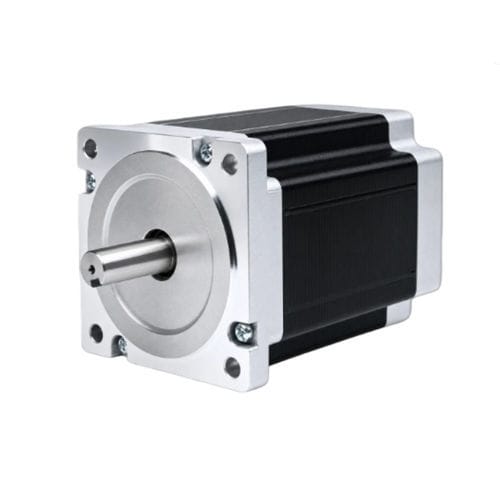

Шаговый 2-фазный двигатель 86BHH114-500A-32E

шаговый гибридный48 ВNEMA 34

Обзор продукта
86BHH114 — гибридный шаговый двигатель формата NEMA 34 (86 мм) с длиной корпуса 114 мм, обеспечивающий удерживающий момент 6,67 Н·м (68 кг·см) при 5,0 А/фазу. Модель является эталоном для кривой «момент‑скорость» серии 86BH и сочетает в себе требуемый момент и компактную длину для промышленных приводных применений.

Ключевые характеристики

• Удерживающий момент: 6,67 Н·м (68 кг·см)
• Эталонный мотор для кривой момент‑скорость 86BH
• Корпус: 86 мм (NEMA 34), длина корпуса: 114 мм
• Диаметр вала: 12,7 мм
• Рекомендуемый драйвер: CWD860H

Краткие параметры
Размер корпуса: 86 мм (NEMA 34)
Угол шага: 1,8°
Удерживающий момент: 6,67 Н·м
Номинальный ток: 5,0 А/фаза
Фаз: 2
Выводов: 4

Электрические характеристики (таблица)
Угол шага: 1,8° ± 5%
Удерживающий момент: 6,67 Н·м (68 кг·см)
Номинальный ток: 5,0 А/фаза
Фаз: 2
Выводов: 4
Диаметр вала: 12,7 мм
Размер корпуса: 86 мм (NEMA 34)
Длина корпуса: 114 мм
Вес: 3,5 кг
Рекомендуемый драйвер: CWD860H

Механический чертеж
Доступен механический чертеж для серии 86BH (86 мм / NEMA 34) с указанием размеров крепления и расположения разъемов для интеграции в промышленные системы.

Кривая момент—скорость
Кривая момент—скорость представлена для модели 86BHH114 при DC 48 V с рекомендованным драйвером (CWD860H). Используйте её как ориентир при выборе и расчетах для станков CNC, плазменных столов и систем автоматизации.

Технические характеристики

• Модель: 86BHH114
• Размер корпуса: 86 мм (NEMA 34)
• Длина корпуса: 114 мм
• Угол шага: 1,8° (±5%)
• Удерживающий момент: 6,67 Н·м (68 кг·см)
• Номинальный ток: 5,0 А/фаза
• Количество фаз: 2
• Количество выводов: 4
• Диаметр вала: 12,7 мм
• Вес: 3,5 кг
• Рекомендуемый драйвер: CWD860H
