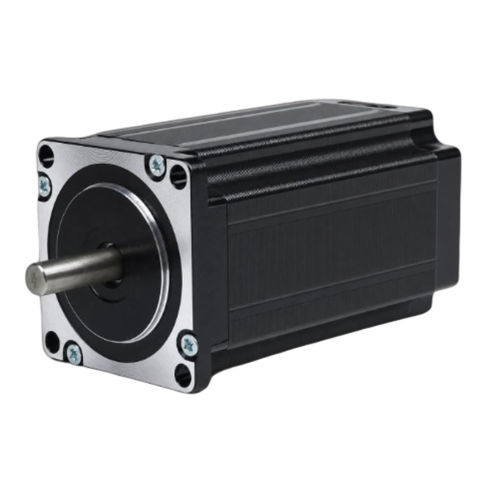

Шаговый 4-фазный двигатель 57BHH100-420A-21B

шаговый гибридныйNEMA 23

Обзор
57BHH100-420A-21B — это 4-фазный гибридный шаговый двигатель размером 57 мм (NEMA 23), обеспечивающий удерживающий момент 2,747 N·m (28 kg·cm) в корпусе длиной 100 мм. Номинальный ток 2,97 A/фаза обеспечивает стабильную работу для прецизионного управления движением в промышленной автоматизации и робототехнике. Рекомендуемый драйвер: CWD556.

Ключевые характеристики

• 4 фазы, угол шага 1,8° — удерживающий момент 2,747 N·m (28 kg·cm)
• Номинальный ток 2,97 A/фаза — размер рамы 57 мм (NEMA 23)
• Длина корпуса 100 мм, диаметр вала 8 мм, 8 выводов

Электрические характеристики
Угол шага: 1,8° ± 5%
Удерживающий момент: 2,747 N·m (28 kg·cm)
Номинальный ток: 2,97 A/фаза
Фаз: 4
Выводов: 8
Диаметр вала: 8 mm
Размер рамы: 57 mm (NEMA 23)
Длина корпуса: 100 mm
Масса: 2 kg
Рекомендуемый драйвер: CWD556

Механический чертеж
Механический чертеж серии 57BH доступен на странице товара.

Кривая «крутящий момент — скорость»
Кривая крутящий момент — скорость для серии 57BH доступна на странице товара.

Технический паспорт
Идентификатор паспорта: 57BHH100-420A-21B (PDF доступен на странице товара).

Технические характеристики

• Угол шага: 1,8° ± 5%
• Удерживающий момент: 2,747 N·m (28 kg·cm)
• Номинальный ток: 2,97 A/фаза
• Фаз: 4
• Выводов: 8
• Диаметр вала: 8 mm
• Размер рамы: 57 mm (NEMA 23)
• Длина корпуса: 100 mm
• Масса: 2 kg
• Рекомендуемый драйвер: CWD556
