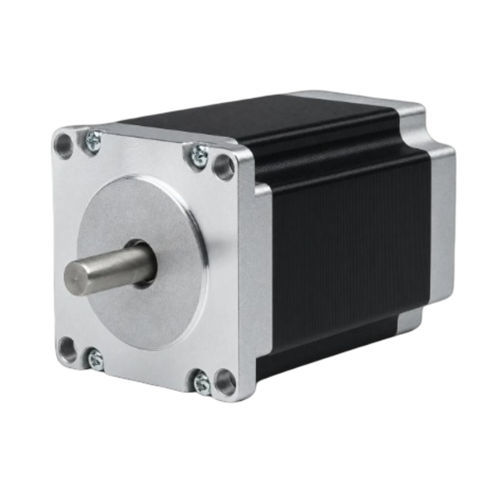

Шаговый 4-фазный двигатель 57BHH82-400A-21BG

шаговый гибридныйNEMA 23для промышленного применения

Обзор продукта
57BHH82-400A-21BG — это 4-фазный гибридный шаговый двигатель с рамой 57 мм (NEMA 23), обеспечивающий удерживающий момент 2,158 Н·м (22 кг·см) в корпусе длиной 82 мм. Номинальный ток 4 A/фаза обеспечивает точную и стабильную работу для промышленных систем позиционирования. Рекомендуемый драйвер: CWD556.

Ключевые характеристики

• 4 фазы 1,8° — 22 кг·см удерживающий момент
• 4 A/фаза — рама 57 мм (NEMA 23)
• Длина корпуса 82 мм, диаметр вала 8 мм

Электрические характеристики
Угол шага — 1,8° ± 5%
Удерживающий момент — 2,158 Н·м (22 кг·см)
Номинальный ток — 4 A/фаза
Число фаз — 4
Число выводов — 8
Диаметр вала — 8 мм
Размер рамы — 57 мм (NEMA 23)
Длина корпуса — 82 мм
Вес — 1,42 кг
Рекомендуемый драйвер — CWD556

Механика и характеристики
Для серии 57BH/57BHH предоставлены механические чертежи и кривая «крутящий момент — скорость» (размеры корпуса и вала: длина корпуса 82 мм, вал 8 мм) для упрощения интеграции.

Технические характеристики

• Модель: 57BHH82-400A-21BG
• Серия: 57BHH / 57BH (57 мм / NEMA 23)
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 2,158 Н·м (22 кг·см)
• Номинальный ток: 4 A/фаза
• Число фаз: 4
• Число выводов: 8
• Диаметр вала: 8 mm
• Размер рамы: 57 mm (NEMA 23)
• Длина корпуса: 82 mm
• Вес: 1,42 kg
• Рекомендуемый драйвер: CWD556
