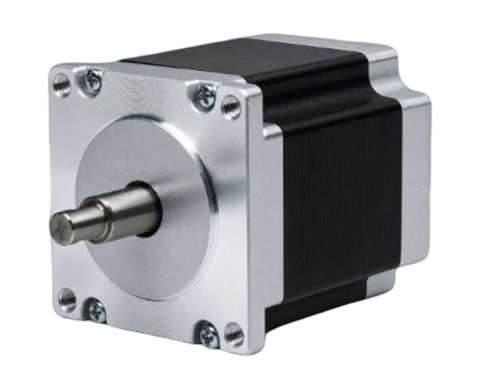

Шаговый гибридный двигатель 57BHH65-300D-34KB

шаговый 2-фазныйNEMA 23

Обзор продукта
57BHH65-300D-34KB — это 57 мм (NEMA 23) 2-фазный гибридный шаговый двигатель, разработанный для прецизионного управления движением в промышленных приложениях. Обеспечивает удерживающий момент 1,177 Н·м (12 кг·см) при длине корпуса 65 мм, номинальный ток 3 A/фазу. Рекомендуемый драйвер: CW542.

Ключевые характеристики

• 2 фазы, угол шага 1,8° — удерживающий момент 1,177 Н·м (12 кг·см)
• Номинальный ток 3 A/фазу — корпус 57 мм (NEMA 23)
• Длина корпуса 65 мм, диаметр вала 10 мм

Электрические характеристики

• Угол шага: 1,8° ± 5%
• Удерживающий момент: 1,177 Н·м (12 кг·см)
• Номинальный ток: 3 A/фазу
• Количество фаз: 2
• Количество выводов: 4

Механический чертеж
Доступен механический чертеж для серии 57BH (57 мм / NEMA 23), показывающий общие размеры и детали крепления для интеграции.

Кривая «крутящий момент — скорость»
Предоставлена кривая крутящего момента — скорости (серия 57BH) для оценки зависимости крутящего момента от скорости при номинальных условиях.

Технические характеристики

• Обозначение модели: 57BHH65-300D-34KB
• Коммерческая модель: 57BHH65
• Размер рамы: 57 мм (NEMA 23)
• Длина корпуса: 65 мм
• Угол шага: 1,8° ± 5%
• Фаз: 2
• Номинальный ток: 3 A/фазу
• Удерживающий момент: 1,177 Н·м (12 кг·см)
• Количество выводов: 4
• Диаметр вала: 10 мм
• Вес: 0,75 кг
• Рекомендуемый драйвер: CW542
