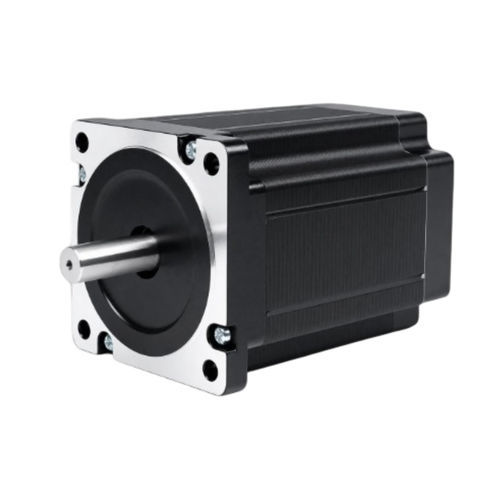

Шаговый 2-фазный двигатель 86BHH118-400A-32B

шаговый гибридный48 ВNEMA 34

Обзор продукта
86BHH118 — гибридный шаговый двигатель в корпусе 86 мм (NEMA 34) с длиной корпуса 118 мм, обеспечивающий удерживающий момент 8,33 N·m (85 kg·cm) при 6,0 A/фазу. Предназначен для применений, требующих высокого удерживающего момента, таких как тяжёлые станки ЧПУ, крупногабаритные плазменные столы и тяжёлые портальные системы.

Ключевые характеристики

• Удерживающий момент: 8,33 N·m (85 kg·cm)
• Корпус: 86 мм (NEMA 34); длина корпуса: 118 мм
• Конфигурация: 2 фазы, 4 провода
• Диаметр вала: 14 мм
• Рекомендуемый драйвер: CWD860H

Электрические характеристики (фрагмент)
Угол шага: 1,8° ± 5%
Удерживающий момент: 8,33 N·m (85 kg·cm)
Номинальный ток: 6,0 A/фаза
Количество фаз: 2
Количество проводов: 4
Диаметр вала: 14 мм
Размер корпуса: 86 мм (NEMA 34)
Длина корпуса: 118 мм
Масса: 4,0 kg
Рекомендуемый драйвер: CWD860H

Дополнительные технические изображения
Механические чертежи и кривая момент-скорость доступны в ресурсах продукта на странице для справки.

Технические характеристики

• Модель: 86BHH118
• Размер корпуса: 86 мм (NEMA 34)
• Длина корпуса: 118 мм
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 8,33 N·m (85 kg·cm)
• Номинальный ток: 6,0 A/фаза
• Количество фаз: 2
• Количество проводов: 4
• Диаметр вала: 14 мм
• Масса: 4,0 kg
• Рекомендуемый драйвер: CWD860H
• Типичные применения: тяжёлые станки ЧПУ, крупногабаритные плазменные столы, тяжёлые портальные системы
