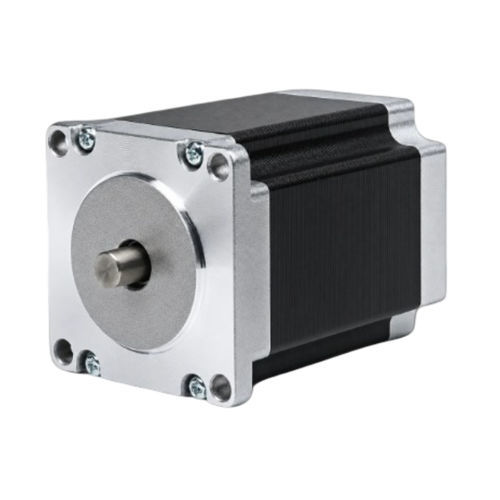

3-фазный двигатель 57BHP79-500A-29

шаговый гибридныйNEMA 23точный

Обзор продукта
57BHP79-500A-29 — это 57 мм (NEMA 23) 3‑фазный гибридный шаговый двигатель, обеспечивающий удерживающий момент 1.422 N·m (14,5 kg·cm) в корпусе длиной 79 мм. Номинальный ток 5 A/фаза; предназначен для точного позиционирования в компактных установках. Рекомендуемый драйвер: CW542.

Ключевые характеристики

• 3 фазы, угол шага 1.2° — удерживающий момент 1.422 N·m (14,5 kg·cm)
• Номинальный ток 5 A/фаза — рама 57 мм (NEMA 23)
• Длина корпуса 79 мм, диаметр вала 8 мм

Электрические характеристики
Угол шага: 1.2° ± 5%
Удерживающий момент: 1.422 N·m (14,5 kg·cm)
Номинальный ток: 5 A/фаза
Число фаз: 3
Число выводов: 3
Диаметр вала: 8 mm
Размер рамы: 57 mm (NEMA 23)
Длина корпуса: 79 mm
Масса: 1.2 kg
Рекомендуемый драйвер: CW542

Механика / Графики
Доступен чертеж для серии 57BH с размерами монтажа и деталями вала. Доступна кривая «момент‑скорость» для серии 57BH для оценки характеристик в зависимости от скорости.

Модель / Технические характеристики

• Модель: 57BHP79-500A-29 (обозначение изделия)
• Фазы: 3
• Угол шага: 1.2° ± 5%
• Удерживающий момент: 1.422 N·m (14,5 kg·cm)
• Номинальный ток на фазу: 5 A
• Число выводов: 3
• Диаметр вала: 8 mm
• Размер рамы: 57 mm (NEMA 23)
• Длина корпуса: 79 mm
• Масса: 1.2 kg
• Рекомендуемый драйвер: CW542
