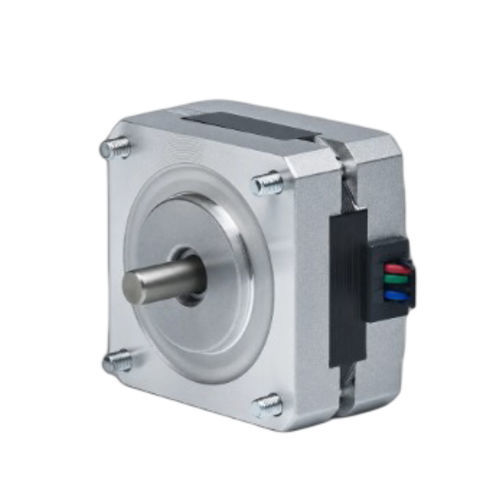

Шаговый 2-фазный двигатель 39BH47-100A-20-20

шаговый гибридныйNEMA 15

Обзор продукта 39BH47-100A-20-20 — это 2‑фазный гибридный шаговый двигатель размером 39 мм (NEMA 15), обеспечивающий удерживающий момент 0,196 Н·м (2 kg·cm) в корпусе длиной 47 мм. Номинальный ток: 1 A/фаза. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• 2 фазы, угол шага 1,8° — удерживающий момент 0,196 Н·м (2 kg·cm)
• Номинальный ток 1 A/фаза — рамка 39 мм (NEMA 15)
• Длина корпуса 47 мм — диаметр вала 5 мм

Электрические характеристики Угол шага — 1,8° ± 5%
Удерживающий момент — 0,196 Н·м (2 kg·cm)
Номинальный ток — 1 A/фаза
Количество фаз — 2
Количество проводов — 4
Диаметр вала — 5 мм
Размер рамы — 39 мм (NEMA 15)
Длина корпуса — 47 мм
Масса — 0,6 кг
Рекомендуемый драйвер — CW215

Механика и характеристики Доступны чертежи и кривая «крутящий момент‑скорость» для серии 39BH, что упрощает интеграцию и подбор в приводных системах.

Технические характеристики

• Обозначение модели: 39BH47-100A-20-20
• Размер рамы: 39 мм (NEMA 15)
• Длина корпуса: 47 мм
• Фазы: 2
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,196 Н·м (2 kg·cm)
• Номинальный ток: 1 A/фаза
• Диаметр вала: 5 мм
• Количество проводов: 4
• Масса: 0,6 кг
• Рекомендуемый драйвер: CW215
