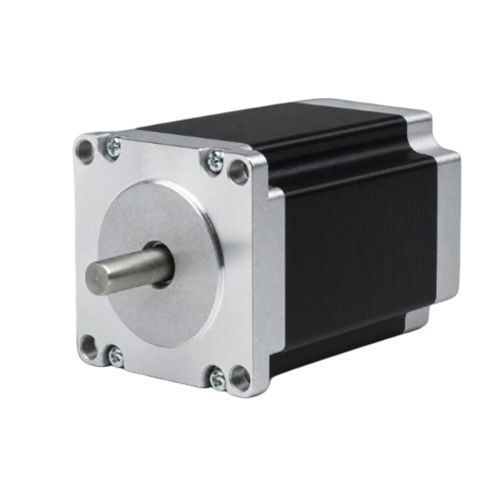

Шаговый 4-фазный двигатель 57BHM82-300-32E

шаговый гибридныйNEMA 23для робототехники

Обзор
57BHM82-300-32E — это 4-фазный гибридный шаговый двигатель размером 57 мм (NEMA 23) с длиной корпуса 82 мм, обеспечивающий удерживающий момент 1.648 Н·м (16,8 kg·cm). Номинальный ток 3 A на фазу, шаг 0,9°, предназначен для прецизионного управления движением в промышленной автоматизации, ЧПУ и робототехнике. Рекомендуемый драйвер: CW542.

Ключевые характеристики

• 4 фазы, шаг 0,9° — удерживающий момент 1.648 Н·м (16,8 kg·cm)
• Номинальный ток: 3 A/фаза — рамка 57 mm (NEMA 23)
• Длина корпуса 82 mm, диаметр вала 8 mm, 6 проводов

Электрические характеристики

• Модель: 57BHM82-300-32E
• Шаг: 0,9° ± 5%
• Удерживающий момент: 1.648 Н·м (16,8 kg·cm)
• Номинальный ток: 3 A/фаза
• Число фаз: 4
• Число выводов: 6
• Диаметр вала: 8 mm
• Размер рамки: 57 mm (NEMA 23)
• Длина корпуса: 82 mm
• Вес: 1,2 kg
• Рекомендуемый драйвер: CW542

Механика и характеристики

• Длина корпуса: 82 mm
• Диаметр вала: 8 mm
• Рамка: 57 mm (NEMA 23)
• Кривая «момент-скорость» доступна для серии 57BH

Технические характеристики

• Номер модели: 57BHM82-300-32E
• Фазы: 4
• Шаг: 0,9° ± 5%
• Удерживающий момент: 1.648 Н·м
• Номинальный ток: 3 A/фаза
• Число выводов: 6
• Диаметр вала: 8 mm
• Вес: 1,2 kg
