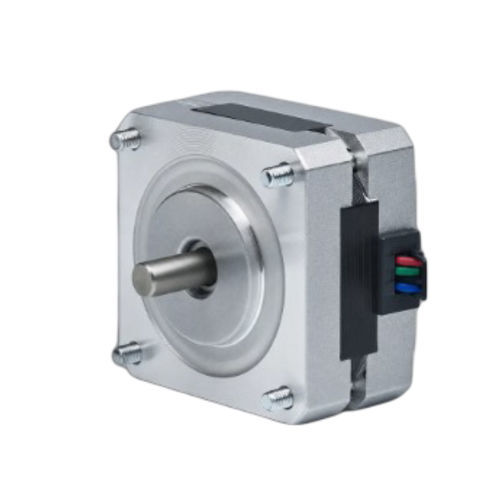

Шаговый 2-фазный двигатель 39BH20W-040B-24

шаговый гибридныйкомпактныймалого размера

Обзор продукта
39BH20W-040B-24 — гибридный шаговый двигатель 2 фаз, рамка 39 мм (NEMA 15), обеспечивающий удерживающий момент 0,064 N·m (0,65 kg·cm) в компактном корпусе длиной 20 мм. Номинальный ток 0,4 A/фаза; подходит для точного управления движением в условиях ограниченного пространства. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• 2 фазы, угол шага 1,8° — удерживающий момент 0,65 kg·cm (0,0638 Н·м)
• Номинальный ток 0,4 A/фаза — рамка 39 мм (NEMA 15)
• Компактная длина корпуса 20 мм, вал Ø5 мм для плотной установки

Краткие характеристики

• Фазы: 2
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,0638 Н·м
• Ток/фаза: 0,4 A
• Диаметр вала: 5 мм
• Количество выводов: 4

Электрические характеристики (таблица)
Угол шага: 1,8° ± 5%
Удерживающий момент: 0,064 N·m (0,65 kg·cm)
Номинальный ток: 0,4 A/фаза
Количество фаз: 2
Количество выводов: 4
Диаметр вала: 5 мм
Размер рамки: 39 мм (NEMA 15)
Длина корпуса: 20 мм
Вес: 0,23 кг
Рекомендуемый драйвер: CW215

Механика и характеристики
Механические чертежи и кривая «момент‑скорость» для серии 39BH (39 мм / NEMA 15) предоставляются для поддержки монтажа, интеграции и оценки производительности.

Технические характеристики

• Модель / Серия: 39BH20 (пример: 39BH20W-040B-24)
• Размер рамки: 39 мм (NEMA 15)
• Длина корпуса: 20 мм
• Фазы: 2
• Угол шага: 1,8° ± 5%
• Удерживающий момент: 0,0638 Н·м (0,064 N·m, 0,65 kg·cm)
• Номинальный ток: 0,4 A на фазу
• Количество выводов: 4
• Диаметр вала: 5 мм
• Вес: 0,23 кг
• Рекомендуемый драйвер: CW215
