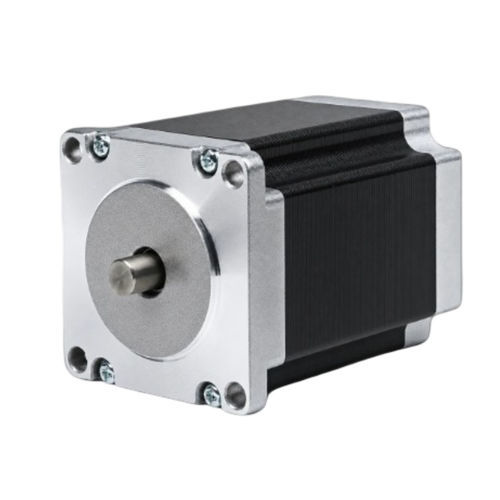

Шаговый 2-фазный двигатель 57BH76-120A-21B

шаговый гибридныйNEMA 23

Обзор
57BH76-120A-21B — это 2-фазный гибридный шаговый двигатель размером 57mm (NEMA 23), обеспечивающий удерживающий момент 1,177 N·m (12 kg·cm) при корпусе длиной 76 mm. Номинальный ток 1,2 A/фаза, 4-проводное подключение; предназначен для точного открытого управления движением в промышленной автоматизации, ЧПУ и робототехнике. Рекомендуемый драйвер: CW542.

Ключевые характеристики

• Угол шага: 1,8° ±5%
• Удерживающий момент: 1,177 N·m (12 kg·cm)
• Номинальный ток: 1,2 A/фаза, 4-проводное подключение
• Рама 57mm (NEMA 23), длина корпуса 76mm, диаметр вала 6,35mm
• Вес: 0,8 kg

Электрические характеристики

• Угол шага: 1,8° ±5%
• Номинальный ток: 1,2 A/фаза
• Число фаз: 2
• Число проводов: 4
• Рекомендуемый драйвер: CW542

Механика / Чертежи
Предоставляются механические чертежи и кривая момент-скорость серии 57BH для помощи при монтаже, интеграции и оценке производительности.

Применения

• Точное позиционирование в автоматизации и ЧПУ
• Робототехника и системы pick-and-place
• Лабораторное и медицинское оборудование (при необходимости)

Информация для заказа
Модель: 57BH76-120A-21B. Свяжитесь с отделом продаж для кастомизации, сроков поставки и подбора драйвера.
