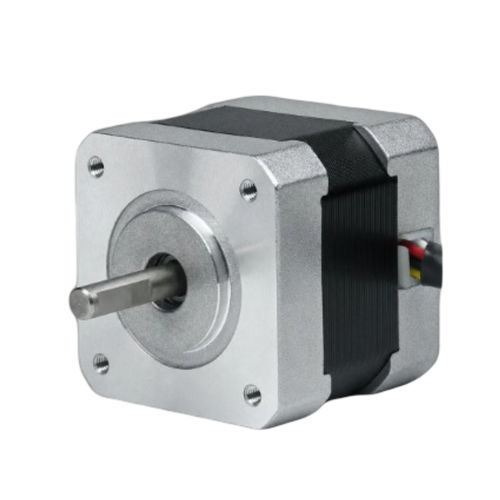

Шаговый 2-фазный двигатель 42BHM39-100-22D

шаговый гибридныйNEMA 17для использования в медицине

Обзор продукта
42BHM39-100-22D — это 2‑фазный гибридный шаговый двигатель размера 42 мм (NEMA 17), обеспечивающий удерживающий момент 0,334 N·m (3,4 kg·cm) в компактном корпусе длиной 39 мм. Номинальный ток 1 A/фаза, 4‑проводное подключение. Предназначен для прецизионного управления движением и OEM‑встраивания. Рекомендуемый драйвер: CW215. Возможна OEM‑кастомизация, без минимального заказа.

Ключевые характеристики

• 2 фазы, угол шага 0,9° — удерживающий момент 0,334 N·m (3,4 kg·cm)
• Номинальный ток 1 A/фаза — рама 42 мм (NEMA 17)
• Компактный корпус 39 мм с валом 5 мм — подходит для ограниченных по пространству установок

Краткие характеристики

• Фазы: 2
• Угол шага: 0,9° ± 5%
• Удерживающий момент: 0,334 N·m (3,4 kg·cm)
• Номинальный ток: 1 A/фаза
• Число выводов: 4
• Диаметр вала: 5 mm
• Длина корпуса: 39 mm

Полные технические характеристики (электрические и механические)
Угол шага — 0,9° ± 5%
Удерживающий момент — 0,334 N·m (3,4 kg·cm)
Номинальный ток — 1 A/фаза
Число фаз — 2
Число выводов — 4
Диаметр вала — 5 mm
Размер рамы — 42 mm (NEMA 17)
Длина корпуса — 39 mm
Вес — 0,45 kg
Рекомендуемый драйвер — CW215

Механика и характеристики
Предоставляются чертежи и кривые момент‑скорость серии 42BH для поддержки интеграции системы и настройки управления. Размеры соответствуют варианту с корпусом 39 mm и валом 5 mm.

Применения

• Точное позиционирование: 3D‑принтеры, pick‑and‑place машины
• Промышленная автоматизация: коботы, индексирование конвейеров
• Небольшие CNC‑станки, медицинские приборы и лабораторное оборудование
