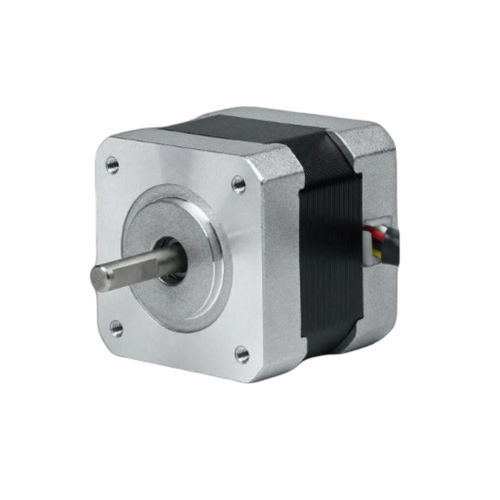

Шаговый 2-фазный двигатель 42BHH39-168A-24

шаговый гибридныйNEMA 17

Обзор продукта
42BHH39-168A-24 — это 2‑фазный гибридный шаговый двигатель 42 мм (NEMA 17), обеспечивающий удерживающий момент 0,412 Н·м (4,2 kg·cm) при длине корпуса 39 мм. Номинальный ток: 0,8 A/фаза. Рекомендуемый драйвер: CW215.

Ключевые особенности

• 2 фазы, шаг 1,8° — удерживающий момент 0,412 Н·м (4,2 kg·cm)
• 0,8 A/фаза — корпус 42 мм (NEMA 17)
• Длина корпуса 39 мм — диаметр вала 5 мм

Электрические характеристики

• Модель — 42BHH39-168A-24
• Шаг — 1,8° ± 5%
• Удерживающий момент — 0,412 Н·м (4,2 kg·cm)
• Номинальный ток — 0,8 A/фаза
• Число фаз — 2
• Число жил — 4
• Диаметр вала — 5 мм
• Размер рамы — 42 мм (NEMA 17)
• Длина корпуса — 39 мм
• Масса — 0,4 кг
• Рекомендуемый драйвер — CW215

Механический чертеж
Для размеров крепления и допусков см. механический чертеж серии 42BH (42 мм / NEMA 17) на странице продукта.

Кривая «момент-скорость»
Кривая «момент-скорость» серии 42BH на странице продукта поможет оценить характеристики в разных диапазонах скоростей.

Применение

• Точная позиционирование: станки ЧПУ, системы pick-and-place, индексирующие столы
• Автоматизация: робототехника, позиционирование конвейеров, приводы
• Аддитивное производство, лабораторное и испытательное оборудование

Технические характеристики

• Коммерческое обозначение — 42BHH39
• Размер рамы — 42 мм (NEMA 17)
• Длина корпуса — 39 мм
• Фазы — 2
• Шаг — 1,8° ± 5%
• Удерживающий момент — 0,412 Н·м (4,2 kg·cm)
• Номинальный ток — 0,8 A/фаза
• Жилы — 4
• Диаметр вала — 5 мм
• Масса — 0,4 кг
• Рекомендуемый драйвер — CW215
