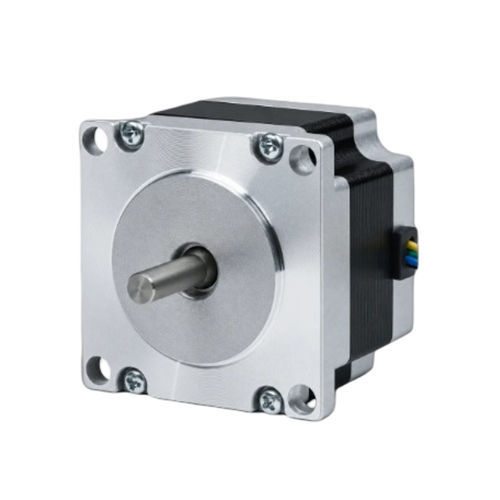

Шаговый гибридный двигатель 57BHH41-099A-12K

шаговый 2-фазныйкомпактныйNEMA 23

Обзор
57BHH41-099A-12K — это 57 мм (NEMA 23) 2-фазный гибридный шаговый двигатель, обеспечивающий удерживающий момент 0,981 Н·м (10 кг·см) в компактном корпусе длиной 41 мм. Номинальный ток 1 A на фазу, диаметр вала 6,35 мм. Применяется для прецизионного управления движением и промышленной автоматизации. Рекомендуемый драйвер: CW542.

Ключевые характеристики

• 2 фазы, угол шага 1,8° — удерживающий момент 0,981 Н·м (10 кг·см)
• Номинальный ток: 1 A/фаза
• Рама 57 мм (NEMA 23), длина корпуса 41 мм
• Диаметр вала 6,35 мм, 4-проводное выполнение

Краткие параметры
Фазы — 2
Угол шага — 1,8°
Удерживающий момент — 0,981 Н·м
Ток/фаза — 1 A
Диаметр вала — 6,35 мм
Число проводов — 4

Электрические характеристики
Угол шага — 1,8° ± 5%
Удерживающий момент — 0,981 Н·м (10 кг·см)
Номинальный ток — 1 A/фаза
Число фаз — 2
Число проводов — 4
Диаметр вала — 6,35 мм
Размер рамы — 57 мм (NEMA 23)
Длина корпуса — 41 мм
Вес — 0,46 кг
Рекомендуемый драйвер — CW542

Механика и характеристики
Предоставлен механический чертеж серии 57BH для облегчения интеграции. Доступна кривая момента-скорости для оценки динамических характеристик под нагрузкой.

Технический паспорт продукта
Доступна техническая документация на 57BHH41-099A-12K (PDF для загрузки на странице продукта).

Технические характеристики

• Серия модели: 57BHH (57 мм NEMA 23)
• Обозначение модели: 57BHH41
• Размер рамы: 57 мм (NEMA 23)
• Длина корпуса: 41 мм
• Угол шага: 1,8° ± 5%
• Число фаз: 2
• Число проводов: 4
• Номинальный ток: 1 A на фазу
• Удерживающий момент: 0,981 Н·м (10 кг·см)
• Диаметр вала: 6,35 мм
• Вес: 0,46 кг
• Рекомендуемый драйвер: CW542
