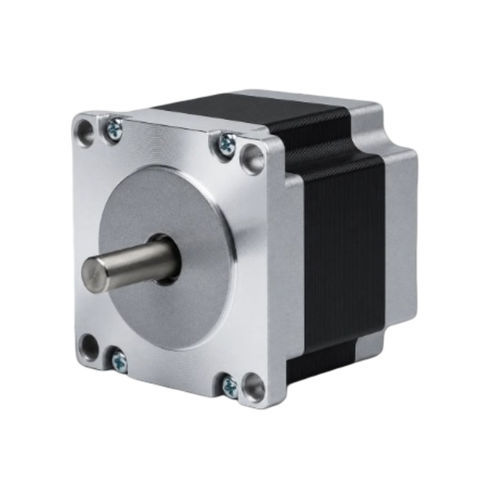

Шаговый 2-фазный двигатель 57BH51-100A-21-14

шаговый гибридныйNEMA 23компактный

Обзор
57BH51-100A-21-14 — это 2‑фазный гибридный шаговый двигатель в корпусе 57 мм (NEMA 23), обеспечивающий удерживающий момент 0,677 N·m (6,9 kg·cm) при длине корпуса 51 мм. Номинальный ток: 1 A на фазу. Рекомендуемый драйвер: CW542.

Ключевые характеристики

• 2 фазы, шаг 1,8° — удерживающий момент 6,9 kg·cm (0,677 N·m)
• Номинальный ток: 1 A/фаза — размер рамы 57 мм (NEMA 23)
• Компактный корпус 51 мм, диаметр вала 6,35 мм, 4‑проводное подключение

Электрические характеристики
Шаг угла: 1,8° ± 5%
Удерживающий момент: 0,677 N·m (6,9 kg·cm)
Номинальный ток: 1 A/фаза
Количество фаз: 2
Количество проводов: 4
Диаметр вала: 6,35 mm
Размер рамы: 57 mm (NEMA 23)
Длина корпуса: 51 mm
Вес: 0,62 kg
Рекомендуемый драйвер: CW542

Механический чертеж
Доступен механический чертеж серии 57BH (57 mm / NEMA 23), показывающий размеры и схему крепления.

Кривая «крутящий момент — скорость»
Доступна кривая зависимости крутящего момента от скорости для серии 57BH, иллюстрирующая поведение момента при различных скоростях при номинальном токе.

Технические характеристики

• Модель: 57BH51 (пример полного внутреннего кода: 57BH51-100A-21-14)
• Фазы: 2
• Шаг угла: 1,8° ± 5%
• Удерживающий момент: 0,677 N·m (6,9 kg·cm)
• Номинальный ток: 1 A/фаза
• Количество проводов: 4
• Диаметр вала: 6,35 mm
• Размер рамы: 57 mm (NEMA 23)
• Длина корпуса: 51 mm
• Вес: 0,62 kg
• Рекомендуемый драйвер: CW542
