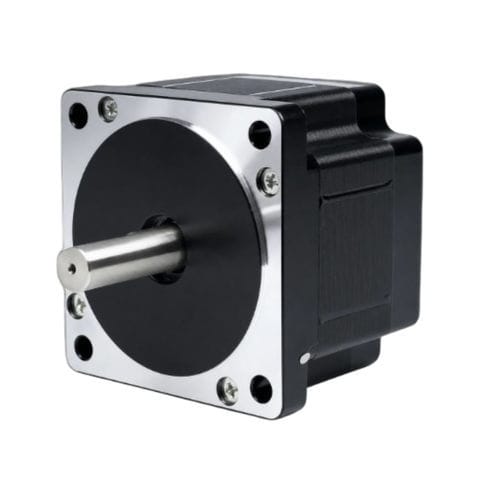

Шаговый 2-фазный двигатель 86BHM65-180

шаговый гибридный48 ВNEMA 34

Обзор продукта
86BHM65 — гибридный шаговый двигатель формата NEMA 34 (86 мм) с компактным корпусом 65 мм и высоким разрешением шага 0,9° (400 шагов/об). При 1,8 A на фазу обеспечивает удерживающий момент 2,20 N·m (22,4 kg·cm), подходит для промышленных задач точного позиционирования.

Ключевые моменты

• Удерживающий момент: 2,20 N·m (22,4 kg·cm)
• Угол шага: 0,9° (400 шагов/об) для высокой точности позиционирования
• Рама: 86 мм (NEMA 34), длина корпуса: 65 мм
• Конфигурация: 2 фазы, 4 провода
• Рекомендуемый драйвер: CWD860H

Электрические характеристики
Угол шага — 0,9° ±5%
Удерживающий момент — 2,20 N·m (22,4 kg·cm)
Номинальный ток — 1,8 A/фаза
Число фаз — 2
Число проводов — 4
Диаметр вала — 8 мм
Размер рамы — 86 мм (NEMA 34)
Длина корпуса — 65 мм
Масса — 1,95 kg
Рекомендуемый драйвер — CWD860H

Механика и характеристики
Доступен механический чертеж для серии 86BH (86 мм / NEMA 34). Предоставлены кривые «крутящий момент‑скорость» для связанных конфигураций серии 86; для данных по конкретным вариантам см. технические паспорта.

Характеристики / Технические спецификации

• Модель: 86BHM65
• Размер рамы: 86 мм (NEMA 34)
• Длина корпуса: 65 мм
• Угол шага: 0,9° (400 шагов/об)
• Удерживающий момент: 2,20 N·m (22,4 kg·cm)
• Номинальный ток: 1,8 A/фаза
• Число фаз: 2
• Число проводов: 4
• Диаметр вала: 8 мм
• Масса: 1,95 kg
• Рекомендуемый драйвер: CWD860H
• Типичные применения: CNC‑фрезеры, лазерные резаки, гравировальные станки и другие системы точного позиционирования
