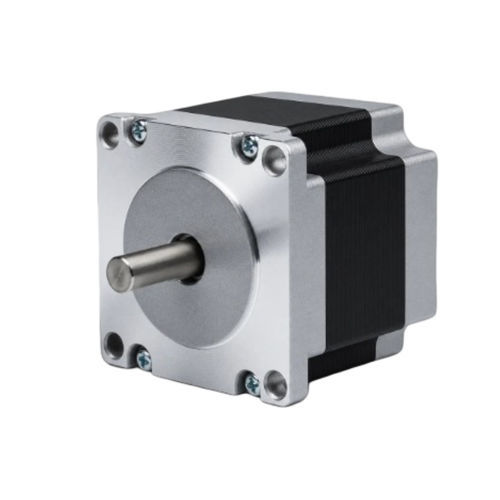

Шаговый гибридный двигатель 57BHP56-350A-21A

3-фазныйNEMA 23

Обзор продукта
57BHP56-350A-21A — это 57 мм (NEMA 23) гибридный шаговый двигатель с 3 фазами, обеспечивающий удерживающий момент 0,883 Н·м (9 кг·см) при длине корпуса 56 мм. Номинальный ток 3,5 A/фаза, диаметр вала 6,35 мм. Рекомендуемый драйвер: CW542.

Ключевые характеристики

• 3 фазы, угол шага 1,2° — удерживающий момент 0,883 Н·м (9 кг·см)
• Номинальный ток 3,5 A/фаза — рамка 57 мм (NEMA 23)
• Длина корпуса 56 мм — диаметр вала 6,35 мм

Электрические характеристики
Угол шага : 1,2° ± 5%
Удерживающий момент : 0,883 Н·м (9 кг·см)
Номинальный ток : 3,5 A/Фаза
Число фаз : 3
Число проводов : 6
Диаметр вала : 6,35 mm
Размер рамы : 57 mm (NEMA 23)
Длина корпуса : 56 mm
Вес : 0,65 kg
Рекомендуемый драйвер : CW542

Механические чертежи и характеристики производительности
Предоставлены механический чертеж и кривая «крутящий момент‑скорость» серии 57BH для помощи при механической интеграции и оценке производительности.

Технические спецификации

• Обозначение модели (вариант): 57BHP56-350A-21A
• Серия: 57BH / 57BHP
• Размер рамы: 57 mm (NEMA 23)
• Длина корпуса: 56 mm
• Число фаз: 3
• Угол шага: 1,2° ± 5%
• Удерживающий момент: 0,883 Н·м (9 кг·см)
• Номинальный ток: 3,5 A/Фаза
• Число проводов: 6
• Диаметр вала: 6,35 mm
• Вес: 0,65 kg
• Рекомендуемый драйвер: CW542
