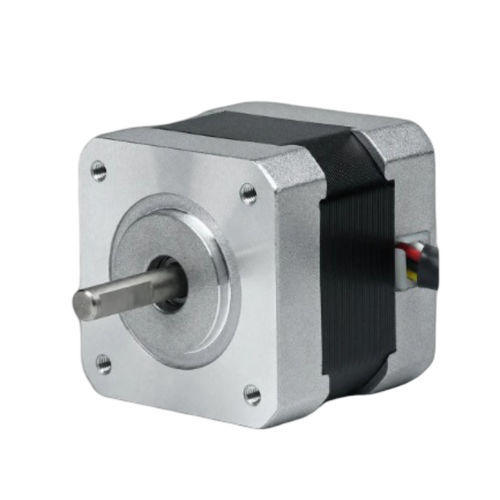

Шаговый 2-фазный двигатель 42BHM34-060-15

шаговый гибридныйNEMA 17для робототехники

Обзор продукта
42BHM34-060-15 — это 2-фазный гибридный шаговый двигатель с размерами 42 мм (NEMA 17), обеспечивающий удерживающий момент 0,255 Н·м (2,6 кг·см) в корпусе длиной 34 мм. Номинальный ток 0,6 A/фаза, предназначен для прецизионного управления движением в промышленной автоматике, робототехнике и приборах. Рекомендуемый драйвер: CW215.

Ключевые моменты

• 2 фазы, угол шага 0,9° — удерживающий момент 0,255 Н·м (2,6 кг·см)
• Номинальный ток 0,6 A/фаза — рама 42 мм (NEMA 17)
• Компактный корпус длиной 34 мм, диаметр вала 5 мм

Электрические характеристики (таблица)
Угол шага: 0,9° ± 5%
Удерживающий момент: 0,255 Н·м (2,6 кг·см)
Номинальный ток: 0,6 A/фаза
Число фаз: 2
Число выводов: 4
Диаметр вала: 5 мм
Размер рамки: 42 мм (NEMA 17)
Длина корпуса: 34 мм
Вес: 0,28 кг
Рекомендуемый драйвер: CW215

Механика / Чертежи
Доступен механический чертеж для серии 42BH. Доступна кривая «крутящий момент-скорость» для серии 42BH.

Технические характеристики

• Ссылка модели: 42BHM34-060-15
• Фазы: 2
• Угол шага: 0,9° ± 5%
• Удерживающий момент: 0,255 Н·м (2,6 кг·см)
• Номинальный ток: 0,6 A/фаза
• Число выводов: 4
• Диаметр вала: 5 мм
• Размер рамки: 42 мм (NEMA 17)
• Длина корпуса: 34 мм
• Вес: 0,28 кг
• Рекомендуемый драйвер: CW215
• Идентификатор паспорта данных: 42BHM34-060-15
