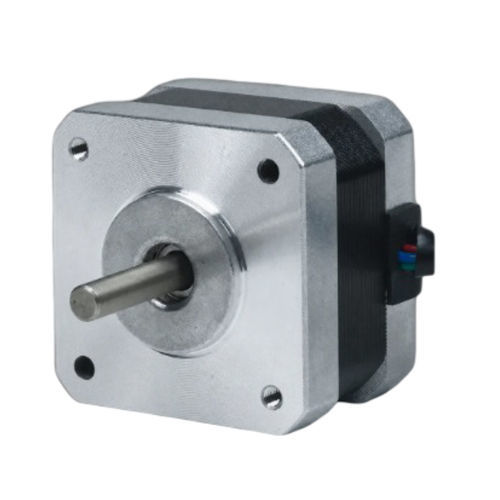

Шаговый гибридный двигатель 42BHH25-040A-24

шаговый 2-фазныйNEMA 17

Обзор продукта
42BHH25-040A-24 — это 2-фазный гибридный шаговый двигатель 42 мм (NEMA 17), обеспечивающий удерживающий момент 0,167 N·m (1,7 kg·cm) при длине корпуса 25 мм. Номинальный ток 0,4 A/фаза, 4 провода, диаметр вала 5 мм; предназначен для точного управления движением в промышленной автоматизации, робототехнике, ЧПУ и лабораторных приборах. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• Угол шага: 1,8° (±5%)
• Удерживающий момент: 0,167 N·m (1,7 kg·cm)
• Номинальный ток: 0,4 A/фаза
• Рама: 42 мм (NEMA 17) — длина корпуса: 25 мм
• Вал: Ø 5 мм — 4 провода
• Вес: 0,22 kg
• Рекомендуемый драйвер: CW215

Технический паспорт
Ссылка на паспорт: 42BHH25-040A-24. Чертеж, схема подключения и кривая «момент-скорость» доступны для загрузки.

Механика и характеристики
Двигатель совместим со стандартными креплениями NEMA 17. Для подбора нагрузки и скорости используйте кривую момент-скорость. Учитывайте тепловые ограничения и следуйте рекомендациям по настройке драйвера CW215 (микрошаги, установка тока) для достижения требуемых характеристик.

Технические характеристики

• Угол шага: 1,8° ±5%
• Удерживающий момент: 0,167 N·m (1,7 kg·cm)
• Номинальный ток: 0,4 A/фаза
• Фазы: 2
• Провода: 4
• Диаметр вала: 5 мм
• Размер рамы: 42 мм (NEMA 17)
• Длина корпуса: 25 мм
• Вес: 0,22 kg
• Рекомендуемый драйвер: CW215
