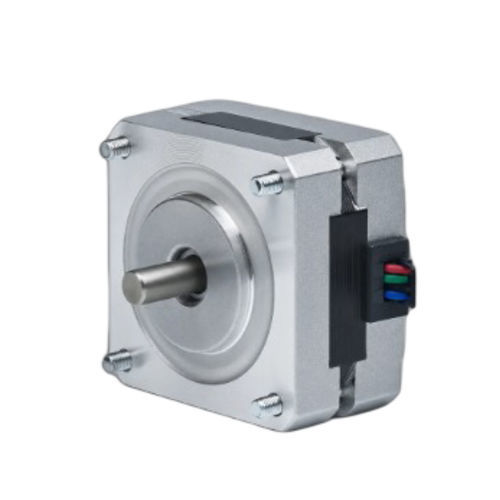

Шаговый 2-фазный двигатель 39BH44-031A-24

шаговый гибридныйNEMA 15

Краткое описание
39BH44-031A-24 — гибридный 2-фазный шаговый двигатель размером 39 мм (NEMA 15), обеспечивающий удерживающий момент 0,275 Н·м (2,8 кг·см) при длине корпуса 44 мм. Номинальный ток 0,3 A/фазу, диаметр вала 5 мм; подходит для компактных прецизионных приводов. Рекомендуемый драйвер: CW215.

Ключевые характеристики

• 2 фазы, шаг 1,8°
• Удерживающий момент: 0,275 Н·м (2,8 кг·см)
• Номинальный ток: 0,3 A/фаза; корпус 39 мм (NEMA 15)
• Длина корпуса 44 мм; диаметр вала 5 мм; 4 провода

Электрические характеристики
Шаг угла — 1,8° ± 5%
Удерживающий момент — 0,275 Н·м (2,8 кг·см)
Номинальный ток — 0,3 A/фаза
Число фаз — 2
Число выводов — 4 (4-проводное)
Диаметр вала — 5 mm
Размер рамы — 39 mm (NEMA 15)
Длина корпуса — 44 mm
Вес — 0,5 kg
Рекомендуемый драйвер — CW215

Механический чертеж
Механический чертеж доступен для серии 39BH (39 mm / NEMA 15).

Кривая «момент-скорость»
Кривая зависимости момента от скорости доступна для серии 39BH.

Технические характеристики

• Номер модели: 39BH44-031A-24
• Серия: 39BH Series
• Размер рамы: 39 mm (NEMA 15)
• Длина корпуса: 44 mm
• Фазы: 2
• Шаг угла: 1,8° ± 5%
• Удерживающий момент: 0,275 Н·м (2,8 кг·см)
• Номинальный ток: 0,3 A/фаза
• Выводы: 4
• Диаметр вала: 5 mm
• Вес: 0,5 kg
• Рекомендуемый драйвер: CW215
