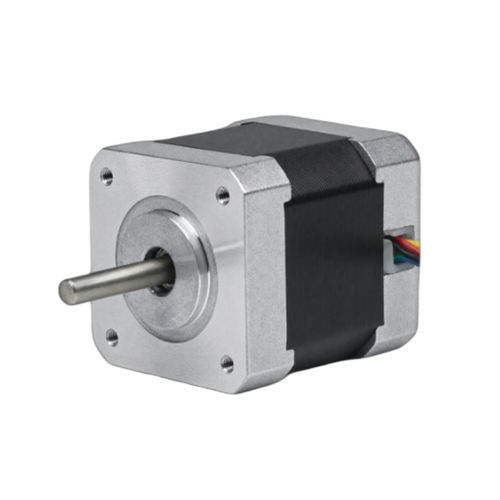

Шаговый двигатель 42BHH48-140A-07EH

шаговый гибридныйшаговый 2-фазный4,8 В

Обзор продукта
CW-42BHH48-140A-07EH — компактный интегрированный гибридный шаговый двигатель NEMA 17 (42 мм) с встроенным драйвером IRS42E. Обеспечивает удерживающий момент 0,608 N·m при 1,4 A/фазу и объединяет двигатель и драйвер для упрощённой проводки и компактной установки; подходит для 3D-принтеров, небольших ЧПУ и компактного автоматизированного оборудования.

Ключевые особенности

• Интегрированный шаговый двигатель NEMA 17 (42 мм) с встроенным драйвером IRS42E
• Удерживающий момент: 0,608 N·m (6,2 kg·cm)
• Номинальный ток: 1,4 A/фаза, Номинальное напряжение: 4,8 VDC
• Угол шага: 1,8° (200 шагов/об)
• Компактная длина корпуса: 48 мм
• Упрощённая проводка — двигатель и драйвер в одном блоке

Обзор (таблица)
Размер рамы: 42 мм (NEMA 17)
Длина корпуса: макс. 48 мм
Угол шага: 1,8° ± 5%
Удерживающий момент: 0,608 N·m (6,2 kg·cm)
Номинальный ток: 1,4 A/фаза
Номинальное напряжение: 4,8 VDC
Встроенный драйвер: IRS42E

Характеристики мотора (таблица)
Количество фаз: 2
Угол шага: 1,8° ± 5%
Удерживающий момент: 0,608 N·m (6,2 kg·cm)
Номинальное напряжение: 4,8 VDC
Номинальный ток: 1,4 A/фаза
Сопротивление фазы (20°C): 3,4 Ω ± 10%
Индуктивность фазы (1 kHz): 7,5 mH ± 20%
Инерция ротора: 76 g·cm²
Сопротивление изоляции: 100 MΩ мин (500 VDC)
Класс изоляции: класс B (130°C)
Температура окружающей среды: -20°C до +50°C
Влажность окружающей среды: 15% до 95%
Размер рамы: 42 мм (NEMA 17)
Длина корпуса: макс. 48 мм
Диаметр вала: φ5 мм
Выводы: 4-проводные, длина 55 мм, 5 мм лужёные
Спецификация проводов: 24AWG UL1430

Встроенный драйвер (IRS42E)
Модель драйвера: IRS42E
Крепление: 2 винта M3×40 GB823 (по диагонали)
Термоусадочная трубка: φ4×45 мм
Крепёжные винты (в комплекте): 2-M3×59,5 GB823
Этикетка драйвера: прикреплена к корпусу драйвера

Механический чертёж
Механический чертёж доступен для серии 42BHH (42 мм NEMA 17, встроенный драйвер).

Технические характеристики

• Модель / Серия: 42BHH48
• Фазы: 2
• Угол шага: 1,8° ± 5% (200 шагов/об)
• Удерживающий момент: 0,608 N·m (6,2 kg·cm)
• Номинальный ток: 1,4 A/фаза
• Номинальное напряжение: 4,8 VDC
• Сопротивление фазы (20°C): 3,4 Ω ± 10%
• Индуктивность фазы (1 kHz): 7,5 mH ± 20%
• Инерция ротора: 76 g·cm²
• Сопротивление изоляции: ≥100 MΩ (500 VDC)
• Класс изоляции: класс B (130°C)
• Диапазон рабочей температуры: -20°C до +50°C
• Диапазон рабочей влажности: 15% до 95%
• Размер рамы: 42 мм (NEMA 17)
• Длина корпуса: макс. 48 мм
• Диаметр вала: φ5 мм
• Выводы: 4-проводные, длина 55 мм, 5 мм лужёные
• Спецификация проводов: 24AWG UL1430
• Встроенный драйвер: IRS42E (двигатель и драйвер в одном)
• Крепление: диагональные 2-M3×40 (GB823) винта; винты крепления драйвера 2-M3×59,5 (GB823)
