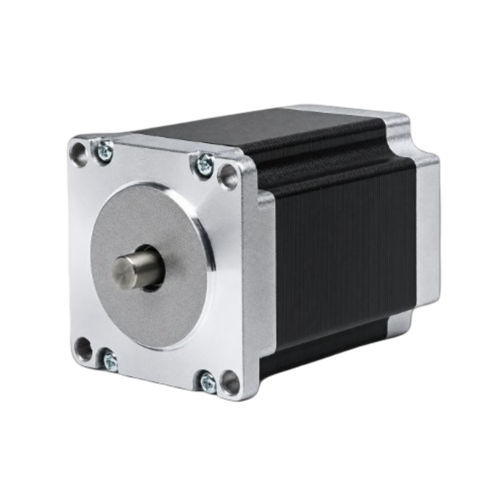

Шаговый гибридный двигатель 57BHM76-060A-21BB

шаговый 2-фазныйNEMA 23точный

Обзор продукта
57BHM76-060A-21BB — это 2-фазный гибридный шаговый двигатель размером 57 мм (NEMA 23) с длиной корпуса 76 мм и удерживающим моментом 1,128 Н·м (11,5 кг·см). Номинальный ток 0,6 A/фаза, угол шага 0,9°. Предназначен для задач точного управления движением в промышленной автоматизации, ЧПУ и робототехнике. Рекомендуемый драйвер: CW215.

Ключевые моменты

• 2 фазы, угол шага 0,9° — удерживающий момент 11,5 кг·см (1,128 Н·м)
• Номинальный ток 0,6 A/фаза — рамка 57 мм (NEMA 23)
• Длина корпуса 76 мм, диаметр вала 6,35 мм, исполнение 4 проводника

Краткие характеристики

• Фазы: 2
• Угол шага: 0,9° ± 5%
• Удерживающий момент: 1,128 Н·м
• Номинальный ток: 0,6 A/фаза
• Диаметр вала: 6,35 мм
• Количество выводов: 4
• Длина корпуса: 76 мм
• Размер рамы: 57 мм (NEMA 23)

Электрические параметры (таблица)
Угол шага — 0,9° ± 5%
Удерживающий момент — 1,128 Н·м (11,5 кг·см)
Номинальный ток — 0,6 A/фаза
Количество фаз — 2
Количество выводов — 4
Диаметр вала — 6,35 мм
Размер рамы — 57 мм (NEMA 23)
Длина корпуса — 76 мм
Масса — 1,1 кг
Рекомендуемый драйвер — CW215

Технические иллюстрации
Механический чертеж и кривая «крутящий момент–скорость» серии 57BH доступны в деталях продукта для поддержки интеграции и проверки характеристик.

Характеристики / Технические спецификации

• Модель: 57BHM76 (пример варианта: 57BHM76-060A-21BB)
• Производитель / Марка: NEOTON MOTOR
• Размер рамы: 57 мм (NEMA 23)
• Длина корпуса: 76 мм
• Количество фаз: 2
• Угол шага: 0,9° ± 5%
• Номинальный ток: 0,6 A/фаза
• Удерживающий момент: 1,128 Н·м (11,5 кг·см)
• Количество выводов: 4
• Диаметр вала: 6,35 мм
• Масса: 1,1 кг
• Рекомендуемый драйвер: CW215
