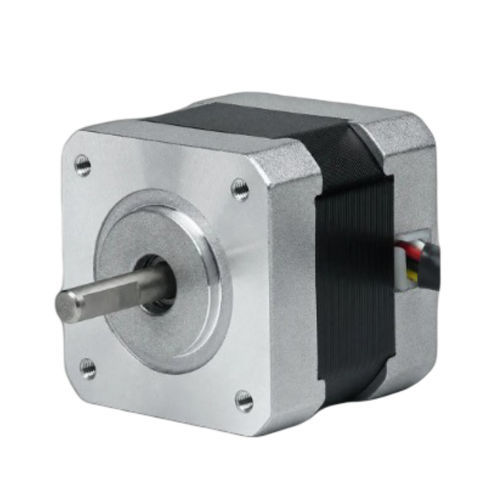

Шаговый гибридный двигатель 2BHP50-150A-24

трехфазовый24 ВNEMA 17

Обзор продукта
42BHP50-150A-24 — это 3‑фазный гибридный шаговый двигатель формата 42 мм (NEMA 17), обеспечивающий удерживающий момент 0,314 N·m (3,2 kg·cm) в корпусе длиной 50 мм. Номинальный ток 1,5 A/фаза; подходит для прецизионного управления движением при ограниченном размерe. Рекомендуемый драйвер: CW422C.

КЛЮЧЕВЫЕ МОМЕНТЫ

• 3‑фазный, угол шага 1,2° — удерживающий момент 0,314 N·m (3,2 kg·cm)
• Номинальный ток 1,5 A/фаза — рама 42 мм (NEMA 17)
• Длина корпуса 50 мм, диаметр вала 5 мм

Короткие технические характеристики (резюме)
Фазы — 3
Угол шага — 1,2° ± 5%
Удерживающий момент — 0,314 N·m (3,2 kg·cm)
Номинальный ток — 1,5 A/фаза
Количество выводов — 3
Диаметр вала — 5 мм
Размер рамы — 42 мм (NEMA 17)
Длина корпуса — 50 мм
Вес — 0,75 kg
Рекомендуемый драйвер — CW422C

Механический чертеж
Механический чертеж — серия 42BH (42 мм / NEMA 17)

Кривая момент-скорость
Кривая момент-скорость — серия 42BH

Технические характеристики

• Модель / Серия: 42BHP50 (серия 42BH)
• Фазы: 3
• Угол шага: 1,2° ± 5%
• Удерживающий момент: 0,314 N·m (3,2 kg·cm)
• Номинальный ток: 1,5 A/фаза
• Количество выводов: 3
• Диаметр вала: 5 мм
• Размер рамы: 42 мм (NEMA 17)
• Длина корпуса: 50 мм
• Вес: 0,75 kg
• Рекомендуемый драйвер: CW422C
