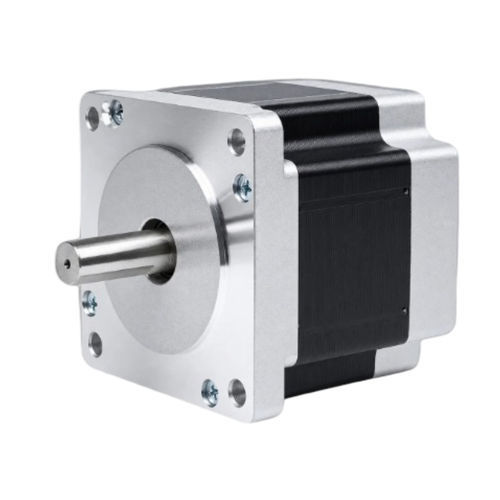

Шаговый 2-фазный двигатель 86BHH76-400B-25A

шаговый гибридныйNEMA 34для робототехники

Обзор продукта
86BHH76 — гибридный шаговый двигатель NEMA 34 (рамка 86 мм, корпус 76 мм) с удерживающим моментом 2,06 Н·м (21 кг·см) при 4,0 A. Вал диаметром 14 мм и конфигурация 2 фазы, 4 провода делают его подходящим для станков ЧПУ, лазерных резаков и робототехнических применений, требующих баланса между крутящим моментом и скоростью.

Ключевые характеристики

• Удерживающий момент: 2,06 Н·м (21 кг·см)
• Рама 86 мм (NEMA 34), длина корпуса 76 мм
• Диаметр вала: 14 мм
• Электрическая схема: 2 фазы, 4 провода
• Рекомендуемый драйвер: CWD860H

Электрические характеристики
Угол шага: 1,8° ± 5%
Номинальный ток: 4,0 A/фаза
Число фаз: 2
Число проводов: 4
Удерживающий момент: 2,06 Н·м (21 кг·см)
Размер рамы: 86 мм (NEMA 34)
Длина корпуса: 76 мм
Вес: 2,2 кг

Механический чертеж
Доступен механический чертеж для серии 86BH (86 мм / NEMA 34) с размерами креплений и вала.

Области применения

• Фрезерные станки и маршрутизаторы ЧПУ
• Системы лазерной резки
• Промышленные и коллаборативные роботы
• Позиционные столы и автоматические подающие устройства

Информация для заказа

• Модель: 86BHH76
• Рекомендуемый драйвер: CWD860H
• Вес: 2,2 кг
